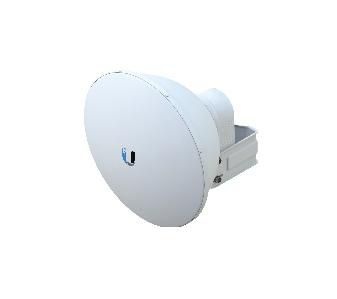

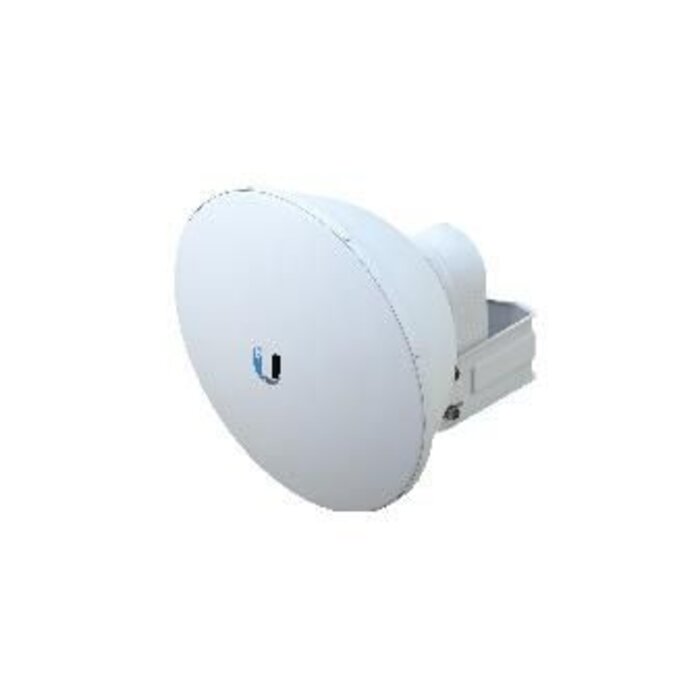

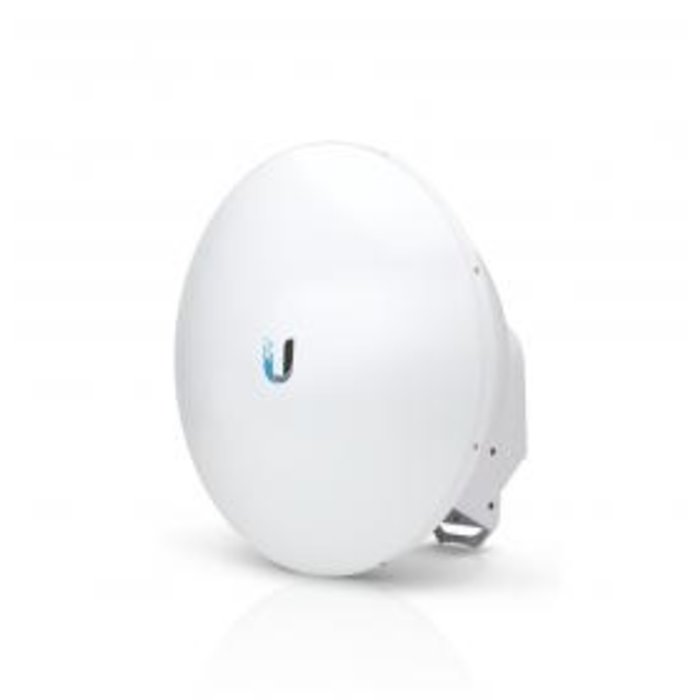

Ubiquiti airFiber Dish 5G - 23 dBi, Slant 45

Name: Ubiquiti Ubiquiti airFiber Dish 5G - 23 dBi, slant 45 (AF-5G23-S45)
Brand: Ubiquiti
SKU: AF-5G23-S45
Price: 80.95 EUR
Availability: InStock

De Ubiquiti airFiber Dish 5G (model AF-5G23-S45) is een compacte richtantenne, specifiek ontworpen voor gebruik in combinatie met de airFiber X-radio’s. Deze antenne werkt in de 5 GHz band en onderscheidt zich door de Slant 45 polarisatie. Dit model is bedoeld voor het opzetten van Point-to-Point (PtP) verbindingen over kortere tot middellange afstanden waar een hoge doorvoersnelheid vereist is, zonder de grote windbelasting van zwaardere schotels.

Belangrijkste Eigenschappen

Deze antenne is geoptimaliseerd voor modulaire airFiber-installaties en biedt de volgende kenmerken:

Frequentiebereik: 5.1 tot 5.9 GHz.
Antenneversterking (Gain): 23 dBi.
Polarisatie: Slant 45 graden (± 45°).
Diameter schotel: 378 millimeter.
Openingshoek (Beamwidth): 10 graden (3 dB).
Montage: Specifieke bevestiging voor airFiber 5X / 5XHD radio's (zonder gereedschap).
Windbelasting: 284 N bij 200 km/u.

De constructie van de AF-5G23-S45 is volledig gericht op efficiëntie en signaalintegriteit in drukke omgevingen. De schotel is vervaardigd uit gecoat metaal, ontworpen om jarenlang buiten te hangen. Een technisch belangrijk detail is de 'Slant 45' polarisatie. Standaard wifi-apparatuur zendt doorgaans horizontaal en verticaal uit. Door de polarisatie 45 graden te draaien, heeft deze antenne minder last van interferentie van die standaard 5 GHz netwerken, wat resulteert in een betere signaal-ruisverhouding (SNR). Daarnaast is de montagebeugel zo ontworpen dat de airFiber X-radio direct achterop de behuizing klikt. Hierdoor zijn er geen externe coaxkabels nodig tussen radio en antenne, wat het signaalverlies (insertion loss) tot een absoluut minimum beperkt.

Waarom handig

Deze schotel is de logische keuze als u een airFiber 5X of 5XHD radio gebruikt en een verbinding wilt maken over een afstand waarvoor een enorme schotel overkill zou zijn. De 23 dBi variant is met zijn 378 mm diameter relatief compact. Dit maakt de installatie eenvoudiger op plekken met beperkte ruimte of op masten die geen zware windlast kunnen dragen, terwijl u wel profiteert van de voordelen van Slant 45 technologie.

Specificaties

Eigenschap	Waarde
Productcode	AF-5G23-S45
Frequentieband	5 GHz (5.1 - 5.9 GHz)
Gain	23 dBi
Max. VSWR	1.5:1
Beamwidth (3dB)	10°
Front-to-Back Ratio	30 dB
Polarisatie	Slant 45 (± 45°)
Cross-Pol Isolation	35 dB
Afmetingen	378 x 378 x 290 mm
Gewicht	3.2 kg (inclusief mount)
Compatibele Radio	Ubiquiti airFiber AF-5X / AF-5XHD

FAQ

Kan ik deze antenne gebruiken met een standaard Rocket M5?

Nee, niet direct. De montagebeugel is specifiek ontworpen voor de form-factor van de airFiber X serie. Bovendien is de polarisatie 45 graden gedraaid (Slant 45), terwijl een standaard Rocket M5 horizontaal/verticaal werkt. Dit zou resulteren in aanzienlijk signaalverlies, tenzij u een conversiekit gebruikt (niet aanbevolen).

Zit de radio bij de antenne inbegrepen?

Nee, dit product betreft enkel de schotelantenne inclusief bevestigingsmateriaal. De airFiber 5X of 5XHD radio dient u los aan te schaffen.

Wat is het maximale bereik van deze antenne?

Het bereik is afhankelijk van de gebruikte radio, het zendvermogen, interferentie en een vrije zichtlijn (Line of Sight). In een schone omgeving met een AF-5XHD is een stabiele link van 5 tot 10 kilometer haalbaar met deze 23 dBi gain. Voor langere afstanden wordt de 30 of 34 dBi variant aangeraden.

Is de radome (beschermkap) inbegrepen?

Nee, bij de AF-5G23-S45 wordt standaard geen radome meegeleverd. Er is wel een compatibele ISO-BEAM-620 radome los verkrijgbaar voor extra bescherming tegen wind en sneeuw.

Heb ik nog kabels nodig om de radio aan te sluiten?

Nee, de airFiber X radio wordt direct op de antenne geklikt en maakt verbinding via een waterdichte koppeling. U heeft dus geen losse coax-pigtails nodig. Uiteraard heeft u wel een netwerkkabel nodig naar de PoE-injector.
