Beschrijving

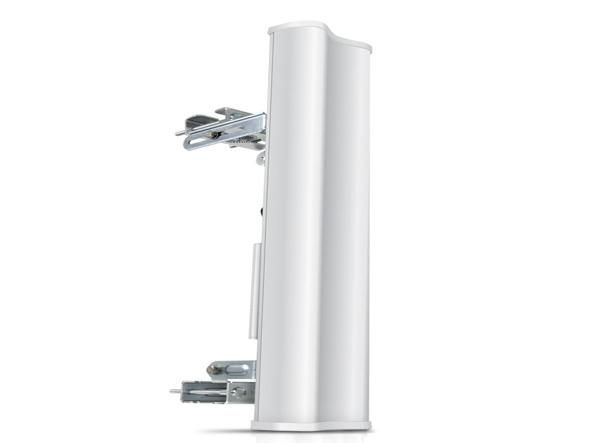

Ubiquiti AirMax Sector 2G15-120

De Ubiquiti AirMax Sector 2G15-120 is een sectorantenne ontworpen voor gebruik in 2.4 GHz netwerken. Deze antenne wordt doorgaans ingezet als basisstation in Point-to-MultiPoint (PtMP) opstellingen. Door het specifieke zendbereik van 120 graden en de versterking van 15 dBi, kunt u hiermee een breed gebied dekken en meerdere clients verbinden met een centraal punt. De antenne is ontwikkeld voor naadloze integratie met de Ubiquiti RocketM2 radio's.

Belangrijkste Eigenschappen

Frequentiebereik: 2.3 tot 2.7 GHz (geoptimaliseerd voor 2.4 GHz).
Versterking (Gain): 15 dBi.
Openingshoek: 120 graden (horizontaal).
Polarisatie: Dual Linear (Horizontaal en Verticaal).
Compatibiliteit: Ingebouwde bevestiging voor RocketM2 (snap-in).
Connectoren: 2x RP-SMA (weerbestendig).
Toepassing: Outdoor PtMP basisstation.

De bouwkwaliteit van deze AirMax Sectorantenne is gericht op langdurig buitengebruik en prestaties in omgevingen met veel ruis. Een cruciaal aspect van de technologie in deze antenne is de toepassing van 2x2 MIMO (Multiple Input, Multiple Output) in combinatie met 'Dual Linear Polarization'. Dit houdt in dat de antenne tegelijkertijd signalen verstuurt en ontvangt op zowel het horizontale als het verticale vlak. Hierdoor wordt de doorvoersnelheid aanzienlijk verhoogd en is de verbinding stabieler, zelfs als er sprake is van interferentie op één van de polarisaties. De behuizing is robuust uitgevoerd om windbelasting tot 200 km/u te weerstaan. Aan de achterzijde bevindt zich een speciale houder waarin een RocketM2 radio direct kan worden vastgeklikt, zonder dat daar extra gereedschap of montagebeugels voor nodig zijn. De meegeleverde RF-kabels zijn beschermd tegen weersinvloeden.

Waarom handig

Deze antenne is de logische keuze wanneer u internettoegang of netwerkverbindingen wilt aanbieden aan meerdere locaties vanuit één centraal punt, bijvoorbeeld op een camping, bedrijventerrein of in een buitengebied. In plaats van een omni-antenne die zijn signaal alle kanten op stuurt (en daardoor minder ver komt), bundelt deze sectorantenne het signaal in een hoek van 120 graden. Dit zorgt voor een sterker signaal en een beter bereik binnen dat specifieke gebied. Door drie van deze antennes rondom een mast te hangen, creëert u een volledige 360-graden dekking met een veel hogere capaciteit dan met één rondstraler mogelijk zou zijn.

Specificaties

Eigenschap	Detail
Afmetingen	700 x 145 x 79 mm
Gewicht	3.9 kg
Frequentie	2.3 - 2.7 GHz
Gain	15.0 - 16.0 dBi
HPOL Beamwidth	123° (6dB)
VPOL Beamwidth	118° (6dB)
Elektrische Downtilt	4°
Max VSWR	1.5:1
Windbelasting	200 km/u
Connectoren	2x RP-SMA (inclusief kabels)
Montage	Mastbeugel en Rocket-mount inbegrepen

FAQ

Is deze antenne zelfstandig te gebruiken als wifi-punt?

Nee, dit is een passieve antenne. U heeft een actieve radio nodig, specifiek de Ubiquiti RocketM2, om een signaal te genereren. De antenne zorgt vervolgens voor de versterking en richting van dat signaal.

Kan ik deze antenne gebruiken voor 5 GHz apparatuur?

Nee, de 2G15-120 is specifiek ontworpen voor de 2.4 GHz frequentieband. Voor 5 GHz netwerken heeft u een AirMax Sector uit de 5G-serie nodig (bijvoorbeeld de 5G19-120).

Wat is het effectieve bereik van deze antenne?

Het bereik is sterk afhankelijk van de situatie (vrij zicht, interferentie) en de apparatuur aan de ontvangende kant. In een ideale PtMP-opstelling met vrij zicht (Line of Sight) zijn afstanden van enkele kilometers haalbaar.

Zitten de kabels om de Rocket aan te sluiten erbij?

Ja, de antenne wordt geleverd inclusief twee weerbestendige RP-SMA pigtail-kabels om de RocketM2 direct op de antenne aan te sluiten.

Heb ik speciaal gereedschap nodig voor de montage?

Voor het bevestigen van de antenne aan de mast heeft u standaard gereedschap nodig (meestal een sleutel voor de bouten). Het monteren van de Rocket-radio achterop de antenne kan zonder gereedschap dankzij het kliksysteem.
