Beschrijving

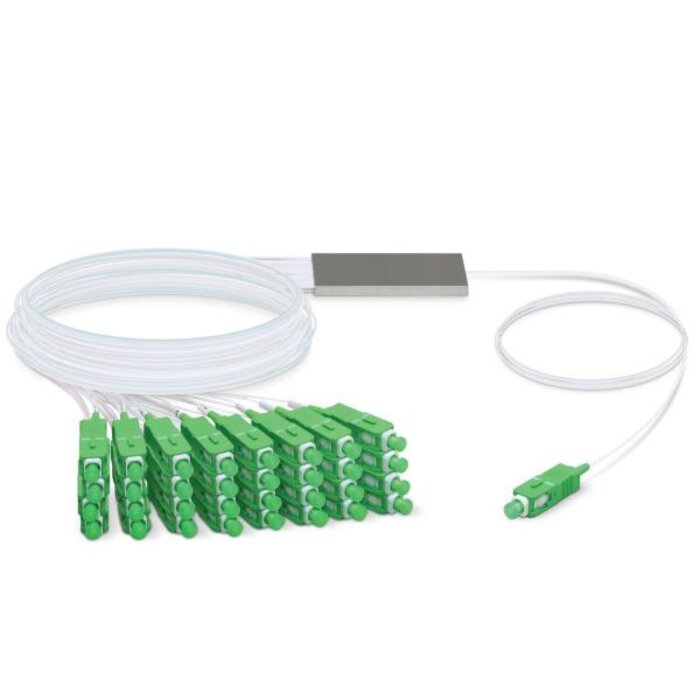

De Ubiquiti UF-SPLITTER-32 is een passieve optische PLC-splitter die één inkomend glasvezelsignaal verdeelt over 32 afzonderlijke uitgangen in GPON- en FTTx-netwerken. Hiermee sluit u tot 32 eindgebruikers aan op één enkele OLT-poort zonder extra actieve apparatuur. Dankzij de standaard SC/APC-connectoren past de module direct in bestaande glasvezelverdelers en patchkasten.
Belangrijkste Voordelen
1:32 Signaalverdeling
Verdeel één glasvezelpoort over 32 aansluitingen om de netwerkcapaciteit optimaal te benutten.
SC/APC-connectoren
De 8 graden schuin gepolijste connectoren voorkomen reflecties en bieden een hoge demping van 50 dB.
Laag invoegverlies
Met een insertion loss van 17.0 dB blijft het optische signaal krachtig genoeg voor afstanden tot 20 km.
Volledig passief
Werkt zonder stroomtoevoer of onderhoud en biedt een gelijkmatige spreiding van 1260 tot 1650 nm.
Compacte stalen behuizing
De stalen mini-module en flexibele G.657.A1 vezels laten zich eenvoudig monteren in compacte lasladen.
De splitter is opgebouwd volgens Planar Lightwave Circuit (PLC) technologie, wat zorgt voor een gelijkmatige optische prestatie over alle 32 poorten met een uniformiteitsverlies van maximaal 1.5 dB. De afwerking met groene SC/APC-connectoren voorkomt signaalstoringen bij gelijktijdige overdracht van data en video. De dunne Single Mode kabels (0.9 mm diameter) zijn bestand tegen buigen en functioneren betrouwbaar bij temperaturen tussen -40°C en 85°C.
Waarom kiezen voor de Ubiquiti UFiber 1:32 Optische Splitter SC/APC?
Met de Ubiquiti UFiber 1:32 optische splitter schaalt u uw GPON-infrastructuur overzichtelijk en kostenefficiënt op. Omdat het een passief onderdeel is, verbruikt de splitter geen energie en treden er geen hardwarestoringen op. De module is ontworpen voor gebruik met Ubiquiti UFiber OLT's en ONU-terminals, maar werkt dankzij universele SC/APC-standaarden probleemloos samen met alle gangbare Single Mode optische netwerken.
Specificaties
| Type Splitter | PLC (Planar Lightwave Circuit) |
| Vormfactor | Mini-module (stalen buis) |
| Ingangsconnector | 1x SC/APC |
| Uitgangsconnectoren | 32x SC/APC |
| Vezeltype | Single Mode G.657.A1 (0.9 mm) |
| Golflengtebereik | 1260 - 1650 nm |
| Invoegverlies (Insertion Loss) | 17.0 dB |
| Reflectiedemping (Return Loss) | 50 dB |
| Uniformiteitsverlies | 1.5 dB |
| Directiviteit | 55 dB |
| Bedrijfstemperatuur | -40°C tot 85°C |
| Totale kabellengte | 4.08 m |
Veelgestelde Vragen
Nee, dit is een passieve splitter. De component splitst het lichtsignaal puur optisch en heeft geen netvoeding of adapter nodig.
Nee, deze splitter maakt gebruik van groene SC/APC-connectoren met een schuin geslepen hoek van 8 graden. Direct koppelen met rechte SC/UPC-connectoren veroorzaakt beschadigingen en signaalverlies. Gebruik hiervoor een verloopkabel.
De splitter voegt 17.0 dB demping toe aan uw optische budget. In een reguliere GPON-installatie blijft een totale afstand tot 20 km tussen OLT en ONU haalbaar, afhankelijk van het zendvermogen van uw apparatuur.
De component functioneert binnen een breed temperatuurbereik (-40°C tot 85°C), maar is niet waterdicht. Plaats de splitter voor buitentoepassingen altijd in een waterdichte lasdoos of buitenkast.
