Art: AM-5AC22-45EAN: 810354021404
Ubiquiti AirMax AC Sectorantenne 5GHz 22dBi 45° (AM-5AC22-45)
Toon alle:
Networking
Beschrijving
.

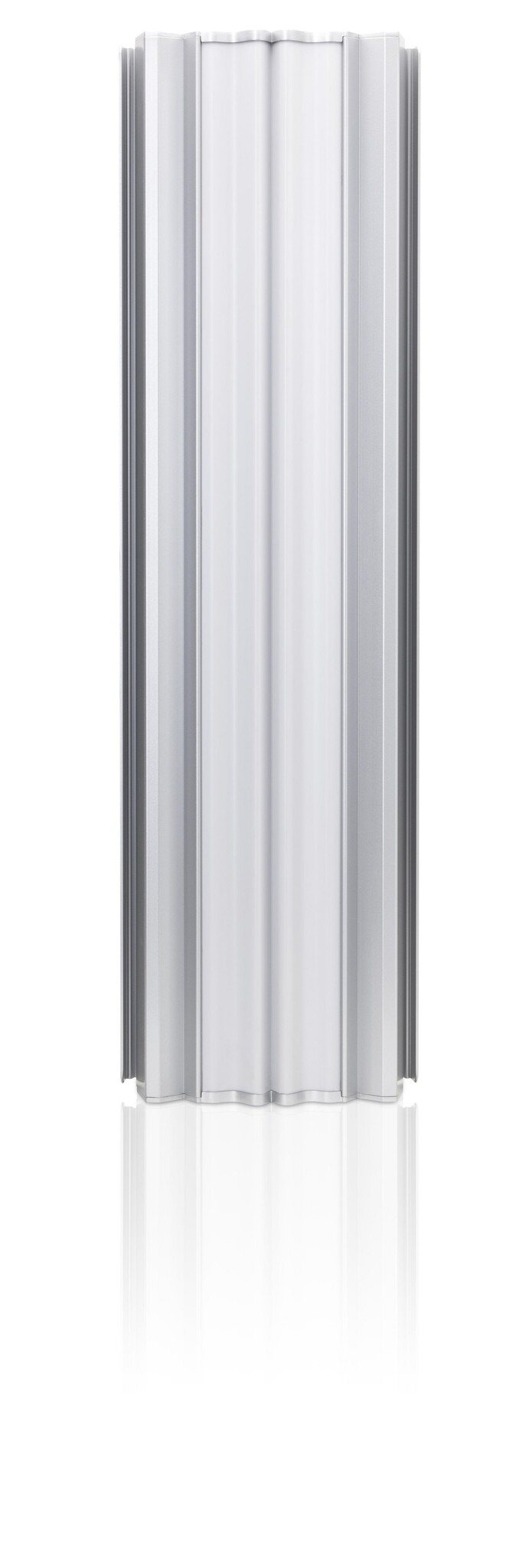

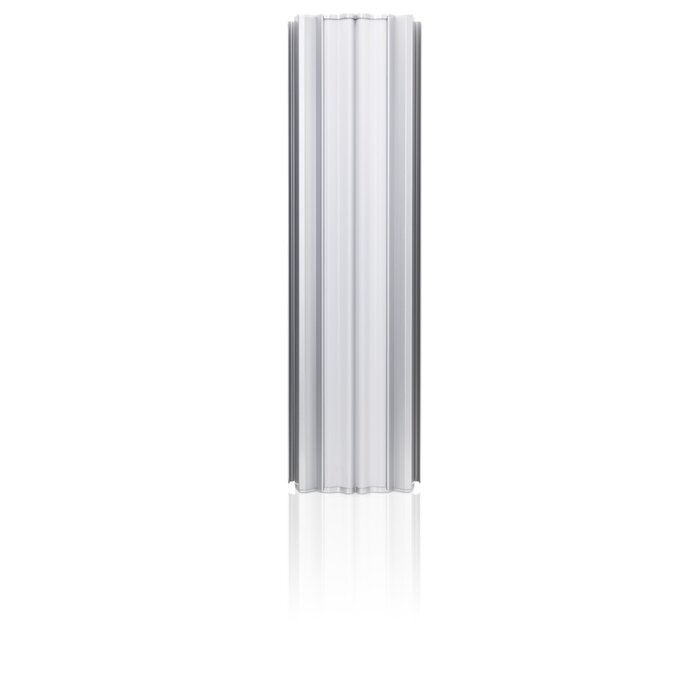

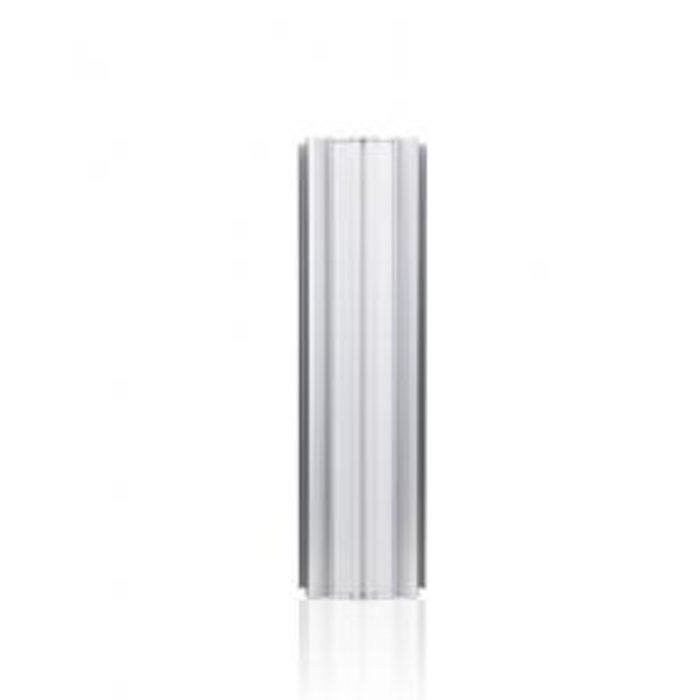

Ubiquiti AirMax AC Sectorantenne 5GHz 22dBi 45°
De Ubiquiti AirMax AC (AM-5AC22-45) is een sectorantenne ontworpen voor Point-to-MultiPoint (PtMP) netwerken. Deze antenne wordt doorgaans op een mast geplaatst om een specifiek gebied van internettoegang te voorzien. Door de smalle stralingshoek van 45 graden kan het signaal geconcentreerd worden verstuurd, wat resulteert in een hoger bereik en minder interferentie van naburige signalen.
Belangrijkste Eigenschappen
Deze antenne is geoptimaliseerd voor samenwerking met de Rocket 5ac radio’s, al werkt deze fysiek ook met oudere M5-modellen.
- Frequentiebereik: 5 GHz band.
- Versterking (Gain): 22 dBi.
- Stralingshoek: 45 graden (H-pol en V-pol).
- Polarisatie: Dual Linear (MIMO 2x2).
- Windbelasting: Geschikt tot 200 km/u.
- Cross-pol isolatie: Minimaal 25 dB.

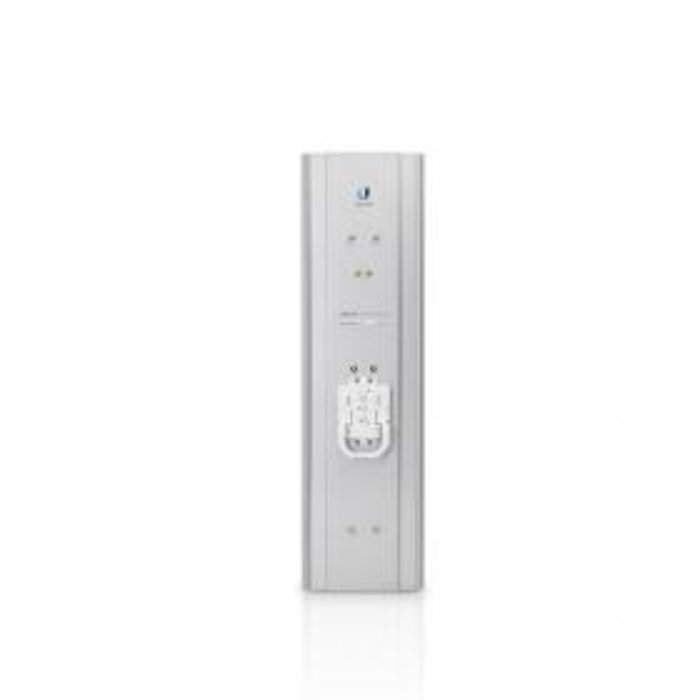

De bouwkwaliteit van de AirMax AC-serie onderscheidt zich door de focus op 'noise immunity', oftewel immuniteit tegen ruis. In een drukke mastomgeving, waar vaak meerdere sectorantennes dicht bij elkaar hangen (bijvoorbeeld acht stuks voor een volledige 360-graden dekking), is signaalvervuiling een reëel probleem. Deze antenne maakt gebruik van geavanceerde deflectorplaten en 'sidelobe'-onderdrukking. Dit betekent dat het signaal strak binnen de 45 graden blijft en zo min mogelijk naar de zijkanten of achterkant lekt ("lekkage"). Hierdoor ontvangt de gekoppelde radio minder storing van andere zenders op dezelfde toren. De behuizing zelf is gemaakt van gegalvaniseerd staal en UV-bestendig kunststof, specifiek ontworpen om langdurig buiten te hangen. Aan de achterzijde bevindt zich een geïntegreerde beugel waar een Ubiquiti Rocket-radio direct, zonder gereedschap, in vastklikt. De connectie verloopt via twee meegeleverde, weerbestendige RP-SMA pigtails.
Waarom handig
Deze antenne is de logische keuze wanneer u op grotere afstanden klanten moet verbinden en de spectrumvervuiling wilt beperken. Door de smalle hoek van 45 graden concentreert u het zendvermogen effectiever dan bij een 90 of 120 graden sector. Dit zorgt voor een sterker signaal bij de ontvanger. Daarnaast maakt de fysieke integratie met de Rocket-radio installatie eenvoudig; er zijn geen losse coaxkabels of externe behuizingen nodig voor de zender.
Specificaties
| Eigenschap | Detail |
|---|---|
| Model | AM-5AC22-45 |
| Frequentiebereik | 5.10 - 5.85 GHz |
| Versterking (Gain) | 22 dBi |
| HPBW / Horizontaal | 45° (6 dB) |
| HPBW / Verticaal | 45° (6 dB) |
| Elektrische Downtilt | 2° |
| VSWR | 1.5:1 Maximaal |
| Connectoren | 2x RP-SMA (Weerbestendig) |
| Afmetingen | 750 x 173 x 78 mm |
| Gewicht | 4.8 kg |
| ETSI Specificatie | EN 302 326 DN2 |
FAQ
De montagebeugel aan de achterkant is specifiek ontworpen om een Ubiquiti Rocket direct in te klikken. U kunt andere radio's gebruiken, maar dan moet u deze apart monteren en verbinden met coaxkabels (RP-SMA).
De AC-versie heeft een verbeterd ontwerp voor ruisonderdrukking (noise isolation) en betere afscherming van zijwaartse straling. Dit is essentieel voor de hogere modulatiesnelheden van het AC-protocol, maar de antenne werkt ook prima met M5-apparatuur.

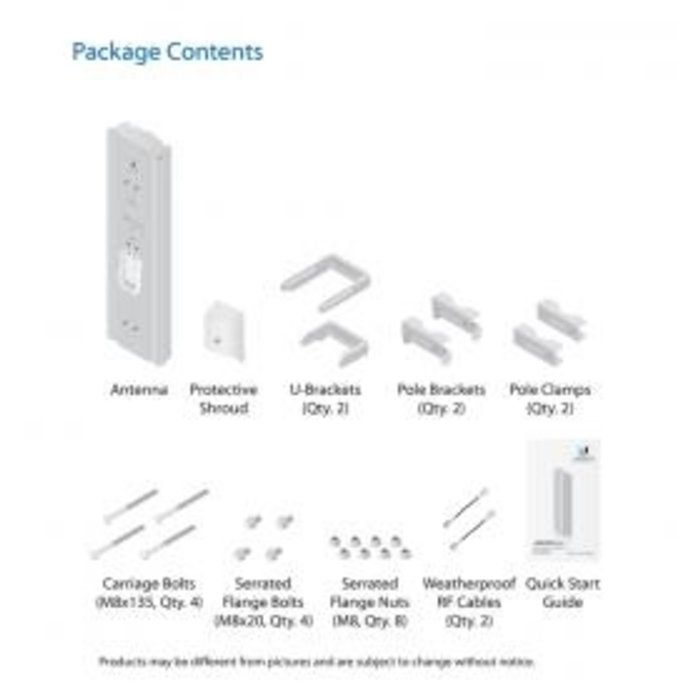

Ja, bij de antenne worden standaard twee korte, weerbestendige RP-SMA naar RP-SMA kabels geleverd om de Rocket met de antenne te verbinden.
Dat kan technisch wel, maar is niet ideaal. Een sectorantenne spreidt het signaal over 45 graden. Voor een Point-to-Point verbinding (één op één) is een richtantenne (dish) veel efficiënter omdat deze het signaal bundelt in een zeer smalle straal.
Omdat dit een 45-graden sector is, heeft u in theorie 8 antennes (en 8 radio's) nodig om een volledige cirkel van 360 graden te dekken.
.
Specificaties
- Merk: Ubiquiti
- EAN: 810354021404
- Artikelnummer: AM-5AC22-45
Pluspunten
- Professionele Kwaliteit
- Strak Design
- Gebruikersvriendelijke interface
- Schaalbaar
