Beschrijving
De Ubiquiti UniFi UACC-CWDM-4 vergroot de capaciteit van uw bestaande glasvezelverbinding door vier afzonderlijke signalen samen te voegen over één vezelpaar. Hierdoor verviervoudigt u de datadoorvoer tussen locaties of patchkasten zonder nieuwe glasvezelkabels te hoeven graven of huren.
Belangrijkste Voordelen
Vier Datastromen per Vezel
Combineert vier specifieke golflengtes (1270 tot 1330 nm) over één vezelpaar voor aanzienlijk hogere totale bandbreedte.
Volledig Passieve Werking
Werkt puur op lichtbreking zonder voeding of ventilatoren, wat storingsgevoeligheid door stroomuitval of hitte uitsluit.
Protocol-onafhankelijk
Ondersteunt datasnelheden van 10 Gbps en hoger per kanaal, afhankelijk van de geplaatste CWDM SFP-transceivers.
19-inch Rackmontage
Past dankzij de standaard 1U SGCC stalen behuizing direct in elke reguliere server- of patchkast.

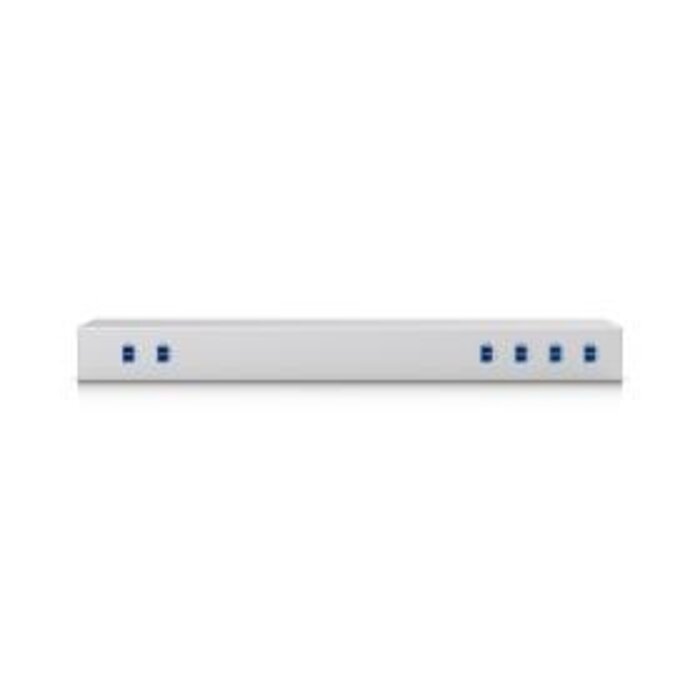

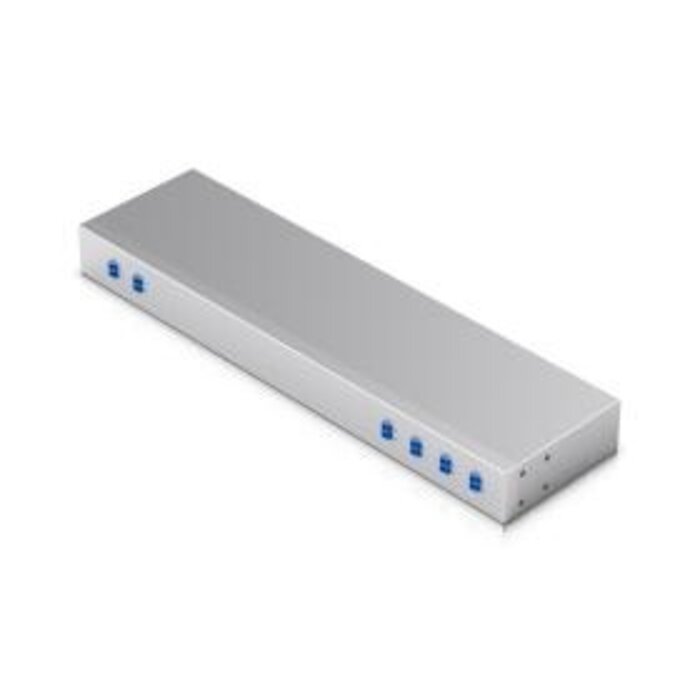

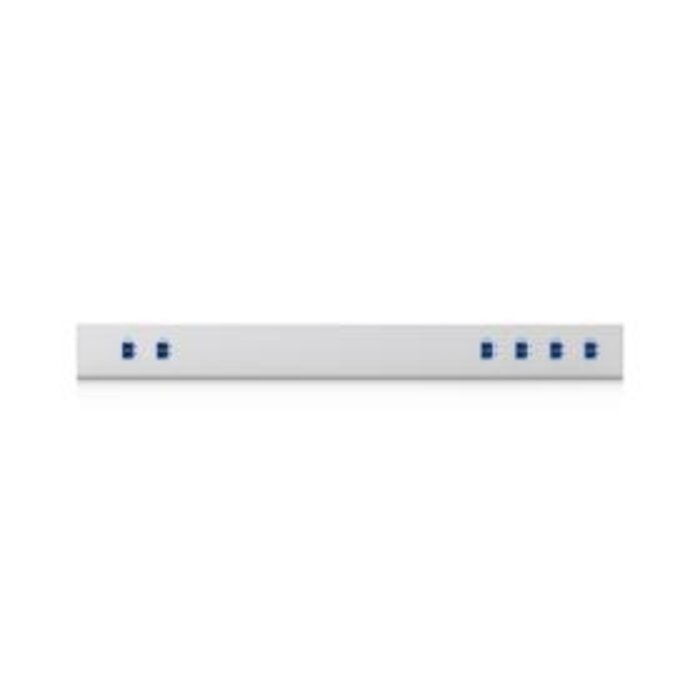

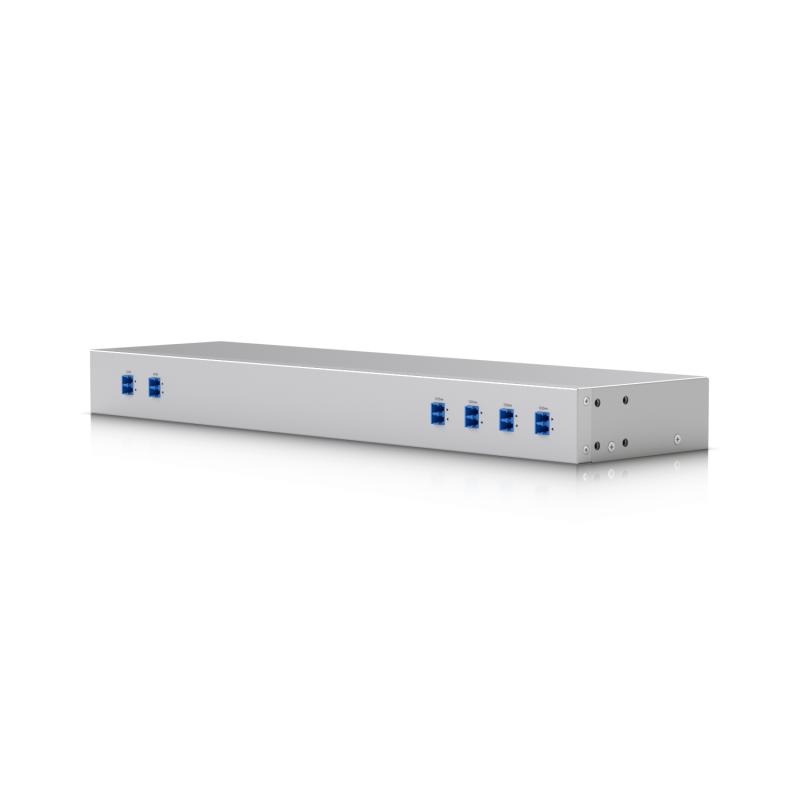

De module is ondergebracht in een stevige SGCC stalen 1U rack-mountable behuizing van 1,4 kg die bestand is tegen bedrijfstemperaturen van -30°C tot 75°C. Aan de voorzijde bevinden zich vier Duplex LC/UPC kanaalpoorten, één COM-poort voor de hoofdlijn en één MON-poort om optische signalen te monitoren zonder de verbinding te onderbreken. Dankzij een maximale insertion loss van minder dan 1,5 dB blijft het signaalverlies minimaal, wat betrouwbare verbindingen over lange afstanden waarborgt.
Waarom kiezen voor de Ubiquiti UniFi UACC-CWDM-4 4-Kanaals Passieve CWDM Mux/Demux (1270-1330nm)?
Wanneer uw huidige glasvezelkabels vol zitten, biedt deze multiplexer een directe en kostenefficiënte oplossing. In plaats van tienduizenden euro's uit te geven aan civiele graafwerkzaamheden voor nieuwe vezels, splitst en bundelt dit optische filter vier verbindingen over uw bestaande single-mode infrastructuur. Het is een merkonafhankelijke, onderhoudsvrije toevoeging aan uw netwerk die direct operationeel is na het inpluggen van de juiste CWDM-transceivers.
Specificaties
| Type apparaat | CWDM Mux/Demux (Passief) |
| Form factor | 1U 19-inch rack-mountable |
| Aantal kanalen | 4 kanalen |
| Ondersteunde golflengtes | 1270, 1290, 1310, 1330 nm |
| Aansluitingen kanalen | 4x Duplex LC/UPC |
| Extra aansluitingen | 1x Duplex LC/UPC (COM), 1x Duplex LC/UPC (MON) |
| Glasvezeltype | Single-Mode Fiber (SMF-28e) |
| Insertion loss | < 1.5 dB |
| Materiaal behuizing | SGCC staal |
| Afmetingen (B x D x H) | 442 x 120 x 43.7 mm |
| Gewicht | 1.4 kg |
| Bedrijfstemperatuur | -30°C tot 75°C |
Veelgestelde Vragen
Nee, dit is een volledig passieve module. De unit werkt via optische prisma's en filters en heeft geen netstroom, adapter of batterij nodig.
U heeft specifieke CWDM SFP of SFP+ modules nodig die uitzenden op de exacte golflengtes van de unit: 1270nm, 1290nm, 1310nm en 1330nm. Standaard 1310nm SFP-modules volstaan niet voor alle vier de poorten.
Nee, de module zelf is merkonafhankelijk. Zolang de aangesloten switches gebruikmaken van compatibele CWDM-transceivers en Single-Mode Duplex LC-bekabeling, werkt dit met alle merken netwerkapparatuur.
De MON-poort (Monitoring) tapt een klein percentage van het optische signaal af. Hiermee kunt u met een powermeter of spectrum analyzer de signaalkwaliteit controleren zonder het actieve netwerkverkeer te onderbreken.
