Beschrijving

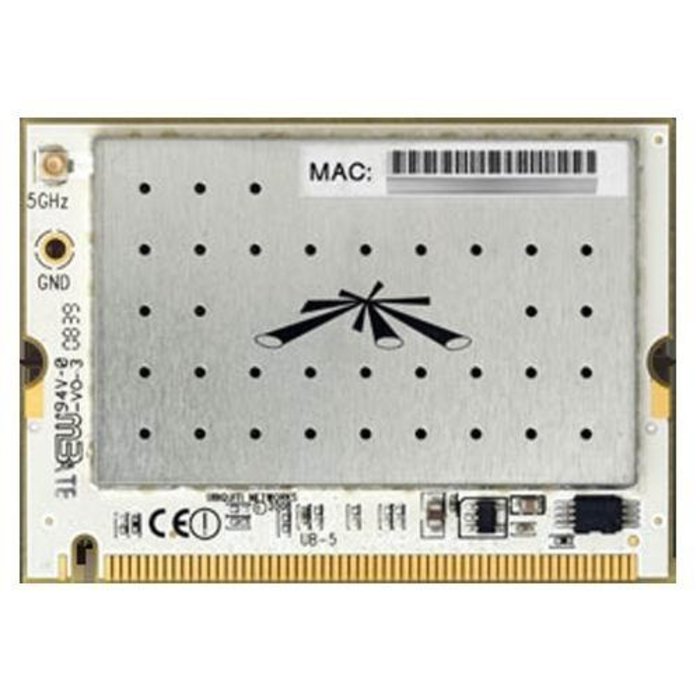

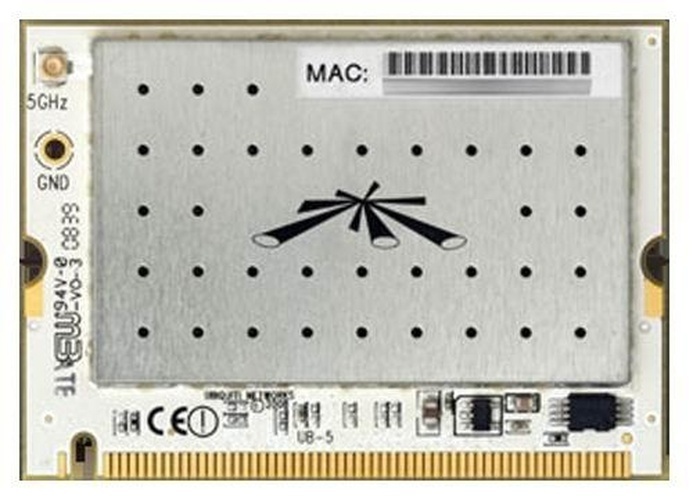

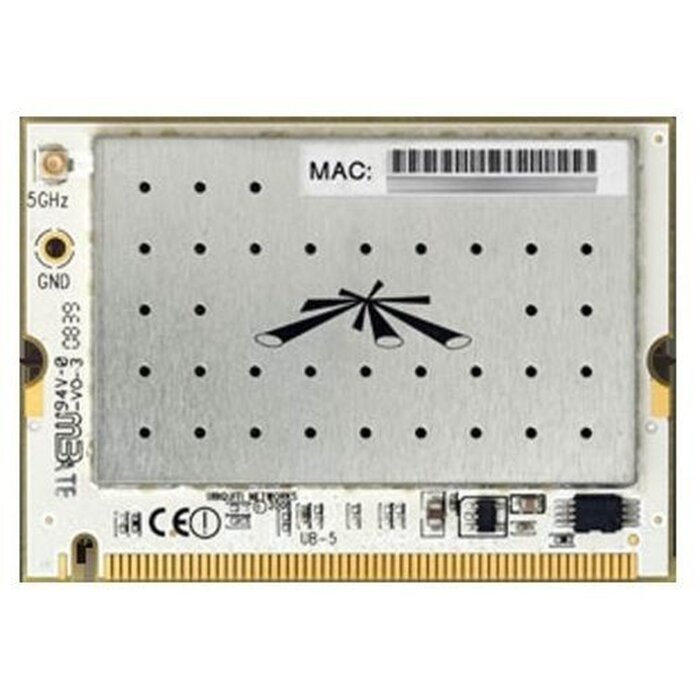

Ubiquiti UB5 Mini-PCI Radio - 802.11a

De Ubiquiti UB5 is een 802.11a Mini-PCI radiokaart, ontworpen voor integratie in routers en embedded systemen. Deze kaart werkt uitsluitend op de 5 GHz frequentieband en is bedoeld voor toepassingen waar een stabiele verbinding met een hoger zendvermogen vereist is. De module wordt vaak toegepast in combinatie met systeemboards zoals MikroTik RouterBoards of embedded PC's voor het opzetten van point-to-point verbindingen of als sector-radio.

Belangrijkste Eigenschappen

Werkt op de 5 GHz frequentieband (5.15 - 5.85 GHz).
Ondersteunt de IEEE 802.11a standaard.
Form factor: Mini-PCI Type IIIA.
Voorzien van twee U.FL (MHF) antenne-aansluitingen.
Gebaseerd op de Atheros AR5006 chipset.
Hoog zendvermogen (tot 350mW / 26dBm).

De fysieke opbouw van de Ubiquiti UB5 concentreert zich op thermische stabiliteit en RF-prestaties. De kaart maakt gebruik van de Atheros 6e generatie chipset, die bekend staat om zijn gevoeligheid en mogelijkheden voor kanaalbreedte-aanpassingen (zoals 5MHz, 10MHz en 20MHz). Een cruciaal aspect van dit ontwerp is de geïntegreerde heatsink die direct op de RF-componenten is geplaatst. Aangezien de kaart een hoger uitgangsvermogen levert dan standaard laptop-netwerkkaarten, is deze passieve koeling noodzakelijk om de module binnen veilige temperaturen te houden tijdens continue belasting. De U.FL connectoren bieden een directe interface naar de pigtails, waardoor signaalverlies op de printplaat zelf tot een minimum wordt beperkt.

Waarom handig

Deze kaart is vooral relevant voor netwerkbeheerders die specifieke hardware bouwen of onderhouden. Omdat de 2.4 GHz band vaak verzadigd is, biedt de 5 GHz focus van de UB5 een uitweg naar een schoner spectrum. Het hogere zendvermogen maakt het mogelijk om grotere afstanden te overbruggen dan met standaard consumentenhardware, mits gekoppeld aan de juiste externe antenne. Het is een bouwsteen voor maatwerkoplossingen, geen kant-en-klaar consumentenproduct.

Specificaties

Eigenschap	Detail
Chipset	Atheros AR5414 (AR5006AP-G)
Interface	Mini-PCI (32-bit)
Radio Standaard	802.11a
Frequentiebereik	5.15 - 5.85 GHz
Max. Zendvermogen	26 dBm (+/- 1dB)
Gevoeligheid	-94 dBm @ 6Mbps
Antenne Aansluiting	2x U.FL
Stroomverbruik	Max. 1.1A @ 3.3V
Bedrijfstemperatuur	-40°C tot +80°C

FAQ

Past deze kaart in een moderne laptop?

In de meeste gevallen niet. Moderne laptops gebruiken Mini-PCIe of M.2 slots. De UB5 gebruikt de oudere Mini-PCI (Type IIIA) standaard. Daarnaast hebben veel laptops een BIOS-whitelist die alleen specifieke kaarten accepteert.

Ondersteunt de UB5 ook 802.11n of ac?

Nee, deze kaart ondersteunt enkel de 802.11a standaard (tot 54 Mbps). Hij ondersteunt geen MIMO-technologieën die nodig zijn voor 802.11n of ac.

Heb ik een externe antenne nodig?

Ja, de kaart heeft geen ingebouwde antenne. U dient via de U.FL connectoren pigtails aan te sluiten die naar een externe antenne leiden.

Kan ik deze kaart gebruiken op 2.4 GHz?

Nee, de UB5 is hardwarematig beperkt tot de 5 GHz frequentieband.

Is deze kaart compatible met MikroTik RouterOS?

Ja, de Atheros chipset op deze kaart wordt uitstekend ondersteund door MikroTik RouterOS en andere Linux-gebaseerde systemen.
