Art: SM9110-SR4EAN: 8885020625493

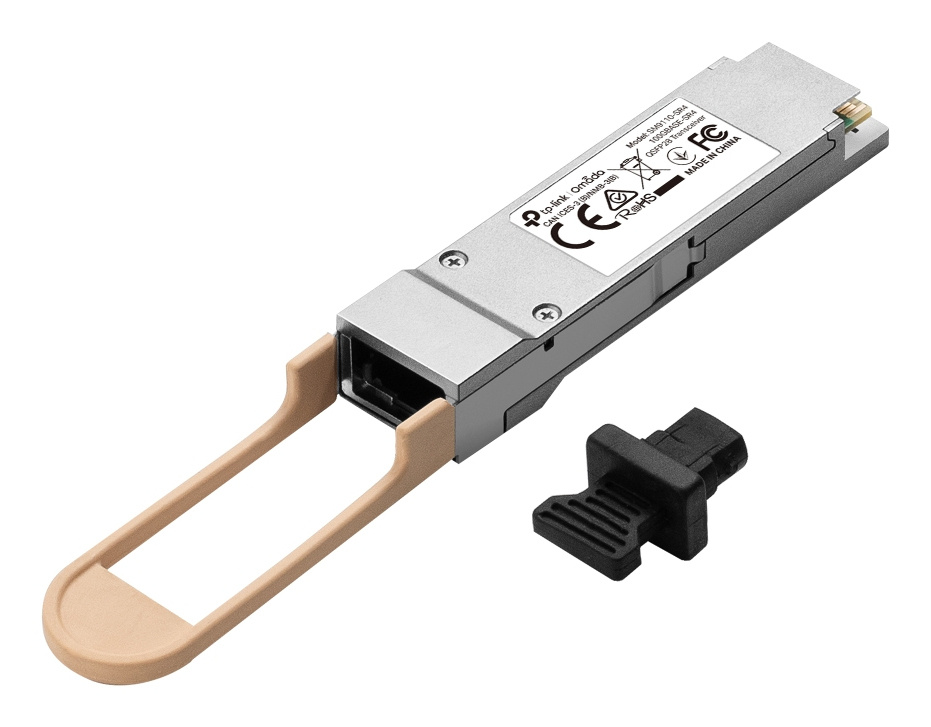

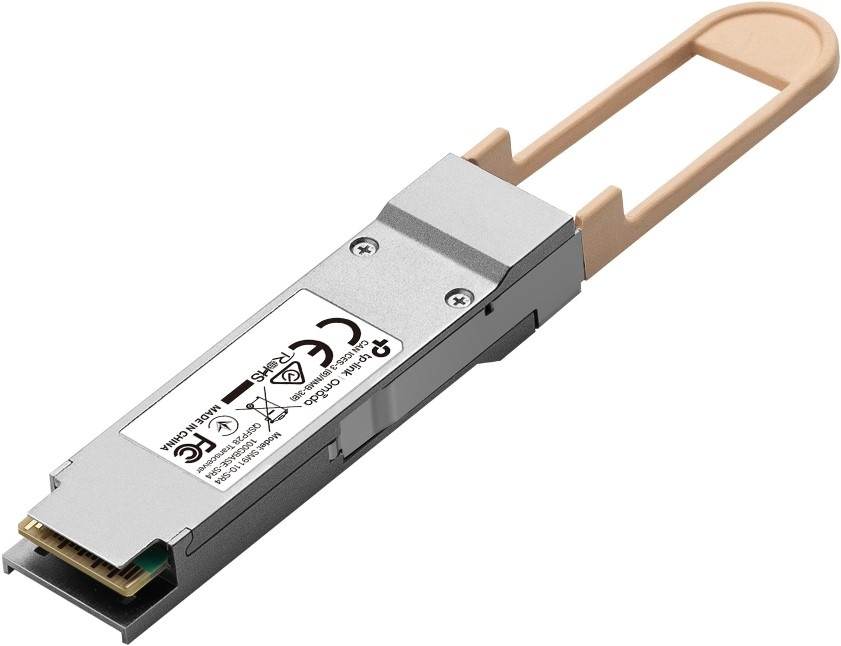

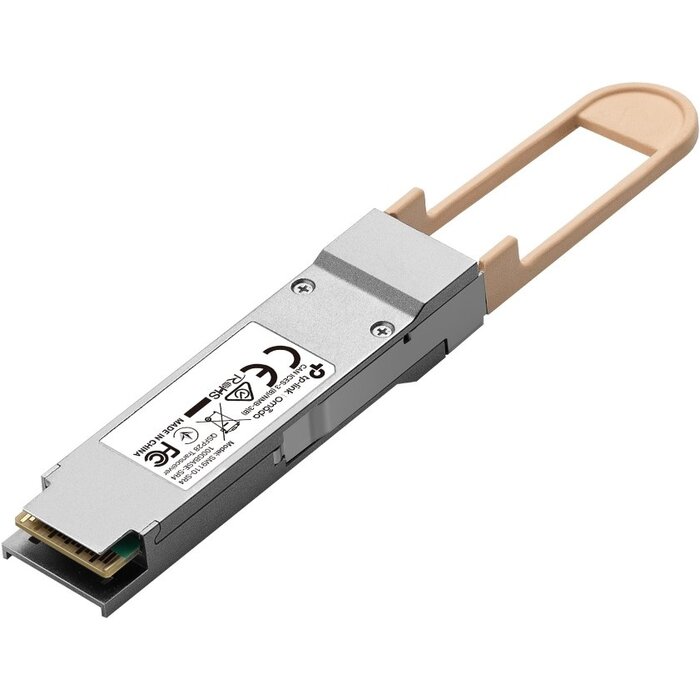

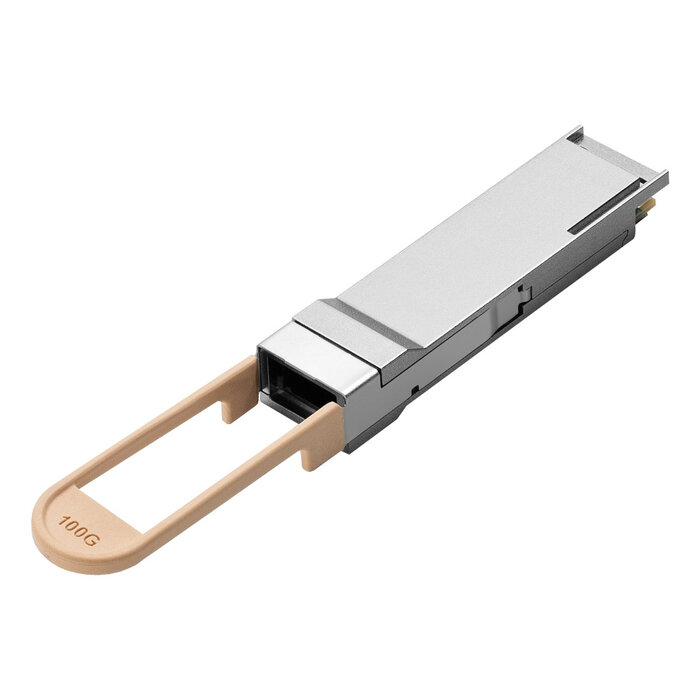

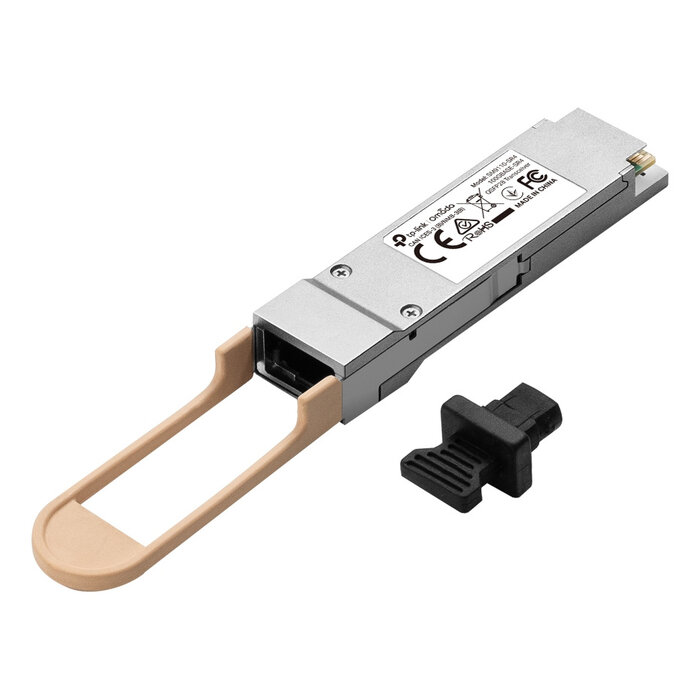

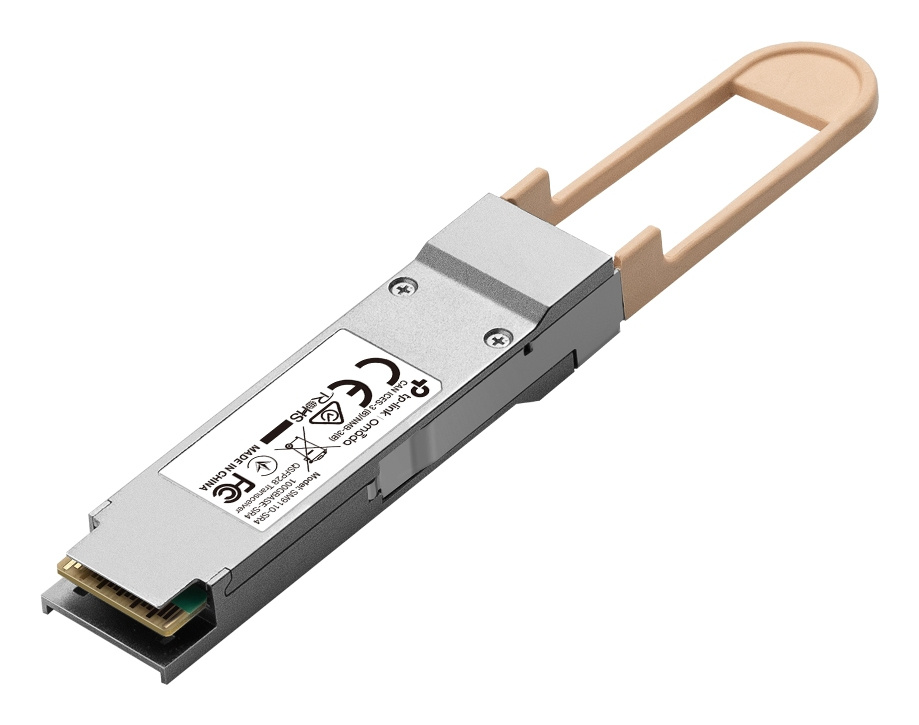

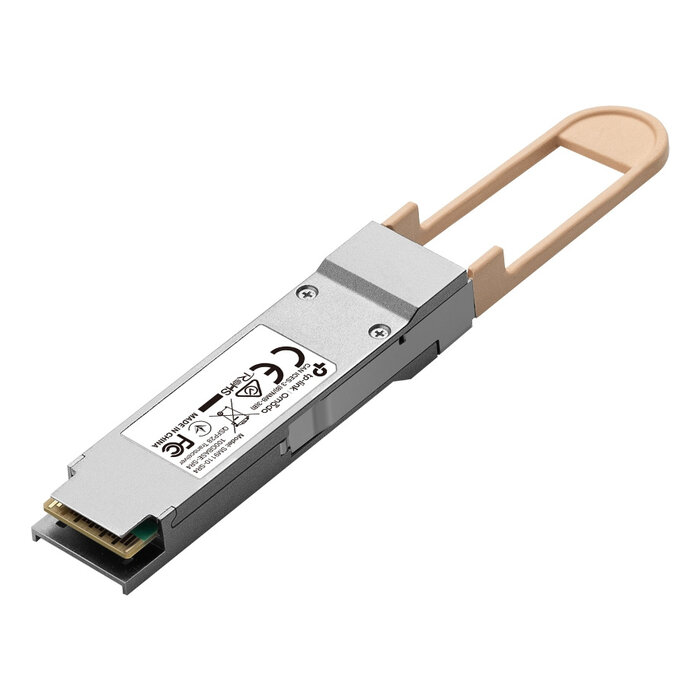

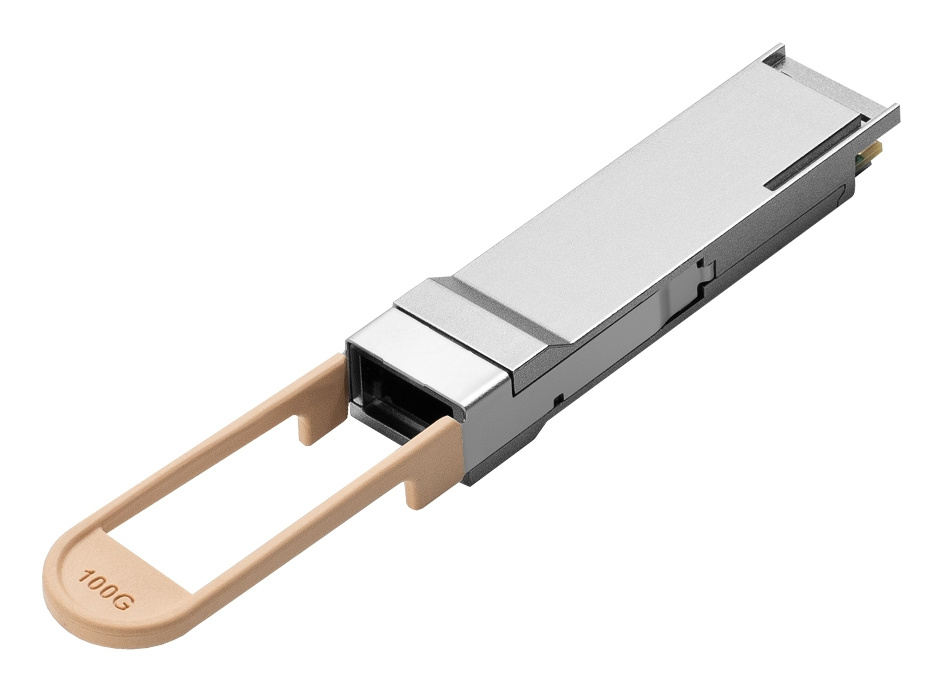

TP-Link SM9110-SR4 100G QSFP28 Transceiver (SM9110-SR4)
Toon alle:
Glasvezel & SFP Modules
Beschrijving
TP-Link SM9110-SR4 100G QSFP28 SR4 Transceiver
De TP-Link SM9110-SR4 is een transceiver module. Hij is gemaakt voor snelle en stabiele 100 Gbps netwerkverbindingen over korte afstanden, bijvoorbeeld binnen een datacenter. Geen poespas, gewoon een directe link.
Belangrijkste Eigenschappen
Dit is wat je moet weten:
- Hoge snelheid: Levert een datadoorvoer tot 100 Gbps.
- Korte afstand: Geschikt voor verbindingen tot 70 meter over OM3 en 100 meter over OM4 multimode glasvezel.
- MPO Connector: Maakt gebruik van een 12-vezels MPO/MTP-connector voor de vier parallelle datastromen.
- Hot-Pluggable: Kan worden geïnstalleerd of verwijderd terwijl de netwerkapparatuur aan staat, zonder downtime.
- Lager energieverbruik: Ontworpen voor efficiëntie, met een typisch verbruik van minder dan 2.5 Watt.
De SM9110-SR4 is gehuisvest in een compacte, metalen behuizing die voldoet aan de QSFP28-standaard. Dat maakt hem geschikt voor poorten met een hoge dichtheid in moderne switches en servers. De kern van deze module is de SR4-technologie. Dit staat voor 'Short Range, 4 lanes'. De module gebruikt vier parallelle glasvezelkanalen om data te verzenden en vier om te ontvangen, elk met een snelheid van 25 Gbps. De totale doorvoer komt daarmee op 100 Gbps. Dit gebeurt over multimode glasvezel via een MPO-connector, met een golflengte van 850nm. Deze parallelle aanpak is wat 100 Gbps over korte afstanden mogelijk en betrouwbaar maakt. Het is een bewezen techniek voor verbindingen binnen een rack of tussen switches in hetzelfde datacenter.
Waarom handig
Deze module is een werkpaard voor specifieke situaties waar hoge bandbreedte over een relatief korte afstand nodig is. Denk aan:
- Het verbinden van switches met elkaar in een serverruimte (switch-to-switch links).
- Een server met een 100G netwerkkaart direct aansluiten op een switch.
- Het opzetten van high-performance computing (HPC) clusters.
- Netwerk backbones binnen één gebouw.
Downloads
| Document | Link |
|---|---|
| Datasheet SM9110-SR4 | Download PDF |
FAQ
De SM9110-SR4 is ontworpen en getest voor optimale prestaties in TP-Link switches met QSFP28-poorten. Hoewel hij de industriestandaarden volgt, wordt compatibiliteit met apparatuur van andere merken niet gegarandeerd.
Je hebt een multimode glasvezelkabel (OM3 of OM4) nodig die is afgemonteerd met een MPO/MTP-connector. Een standaard LC-connector past hier niet op.
SR4 (Short Range) is voor korte afstanden (tot 100m) over goedkopere multimode glasvezel. LR4 (Long Range) is voor lange afstanden (tot 10km) en vereist duurdere single-mode glasvezel.
Nee, de maximale afstand voor deze module is 100 meter onder ideale omstandigheden (met OM4-kabel). Voor 500 meter heb je een long-range module nodig, zoals een 100GBASE-LR4 type.
Nee. De module is hot-pluggable. Je kunt hem in een actieve switch schuiven zonder het apparaat uit te schakelen. De switch herkent de module daarna vanzelf.
Specificaties
| Kenmerk | Details |
|---|---|
| Model | SM9110-SR4 |
| Standaarden | IEEE 802.3bm (100GBASE-SR4) |
| Data Rate | 100 Gbps |
| Form Factor | QSFP28 |
| Connector | MPO/MTP |
| Kabeltype | Multimode Fiber (MMF) |
| Maximale Afstand | 70m (OM3), 100m (OM4) |
| Golflengte (Tx/Rx) | 850nm |
| Stroomverbruik | < 2.5W |
| DDM/DOM | Ja, Digital Diagnostics Monitoring ondersteund |
