Beschrijving

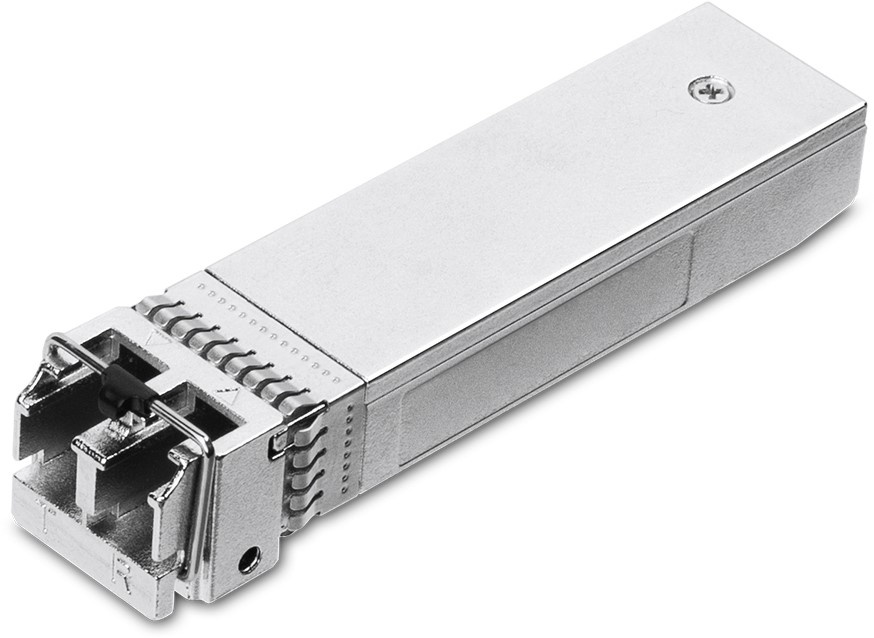

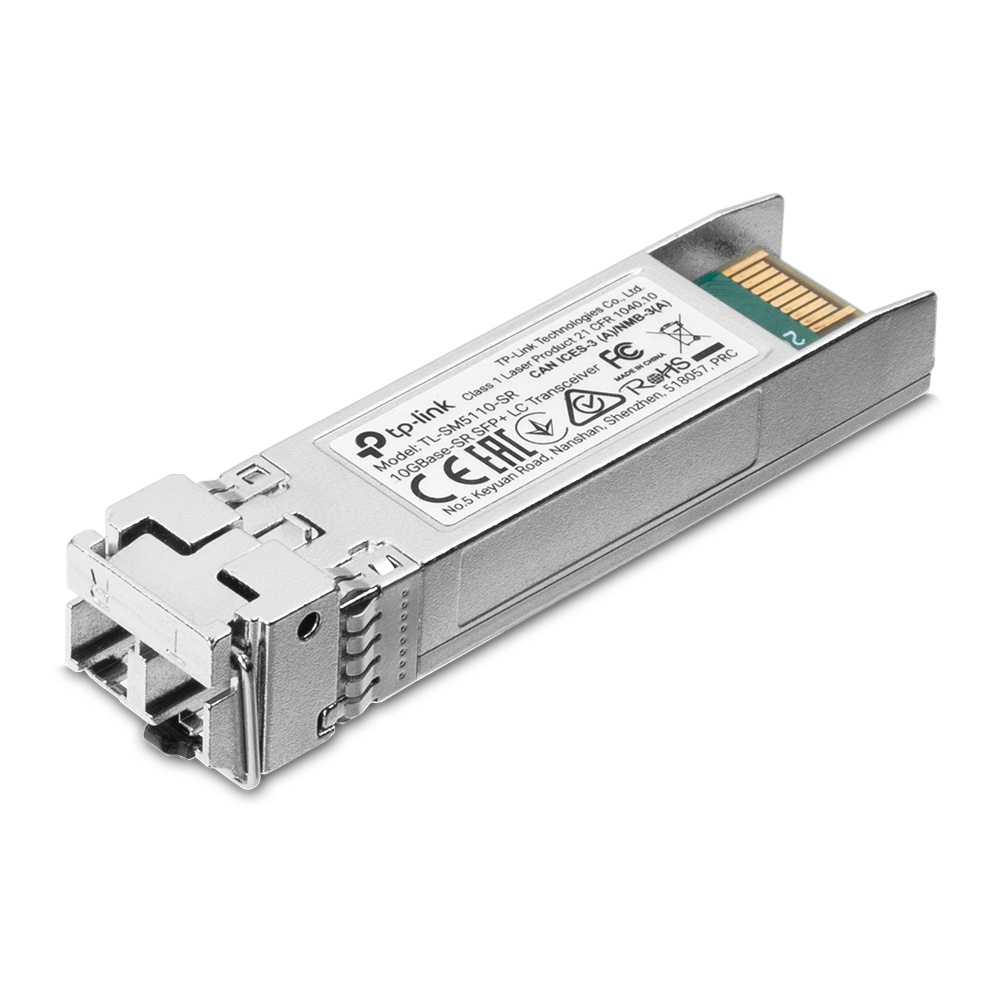

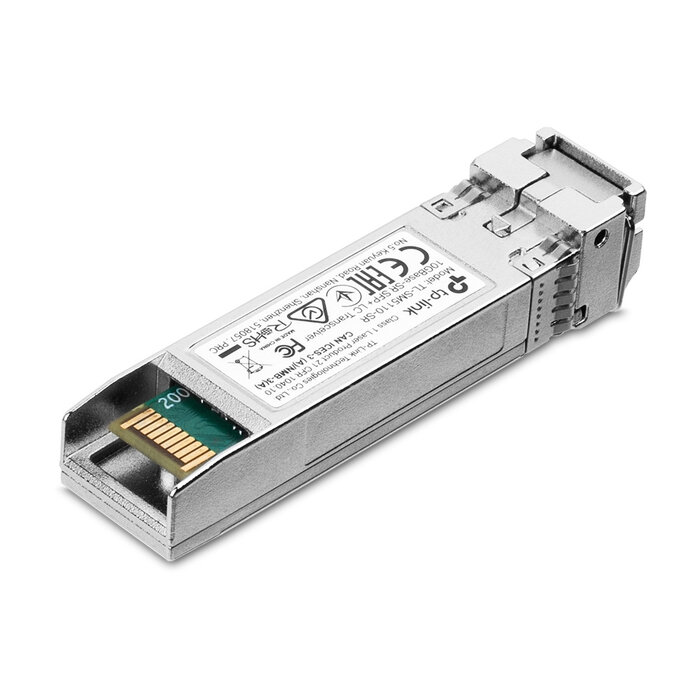

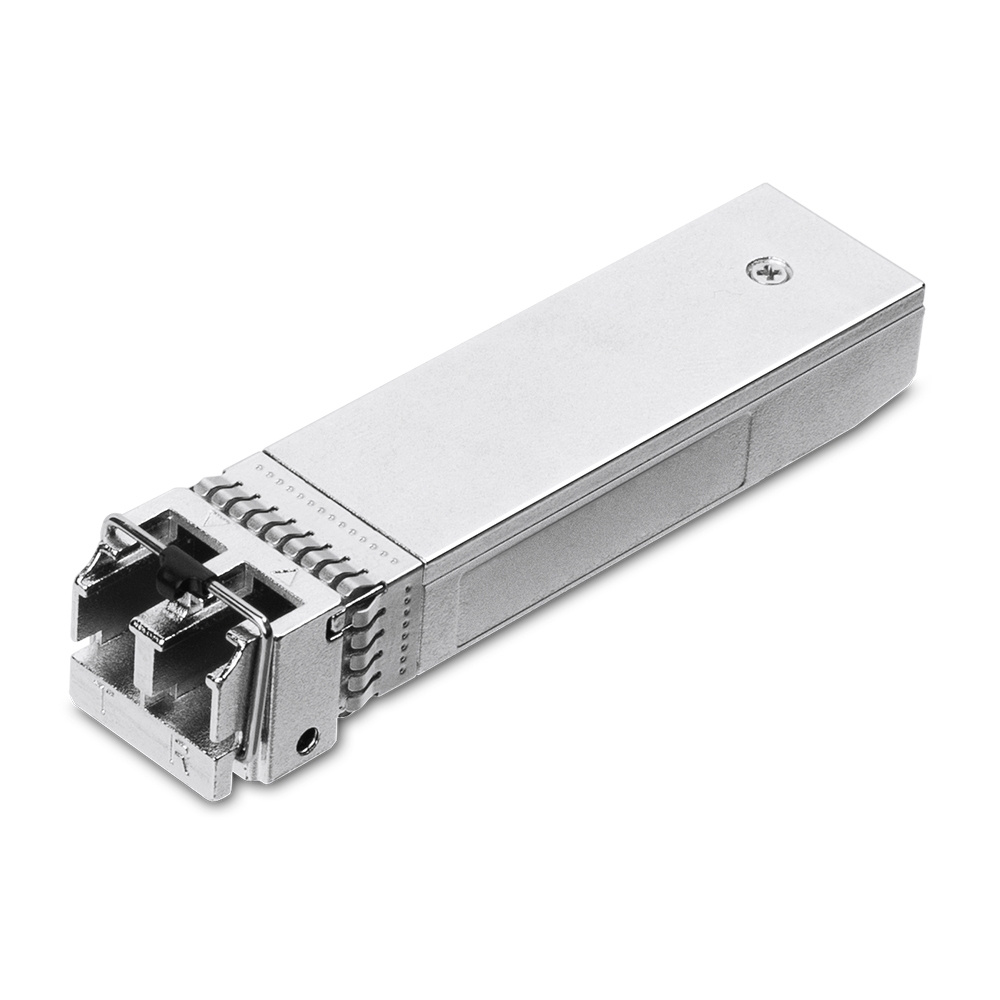

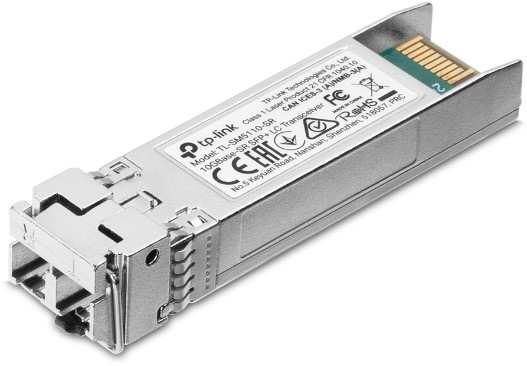

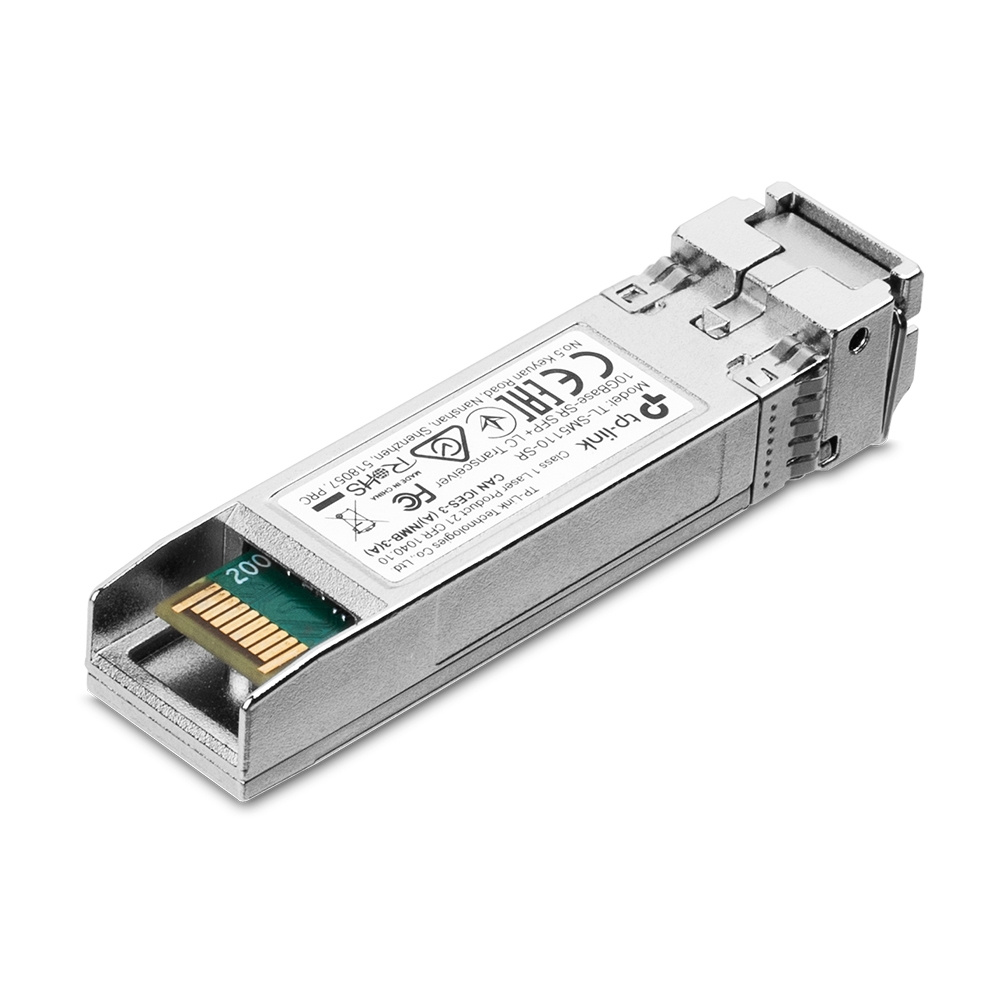

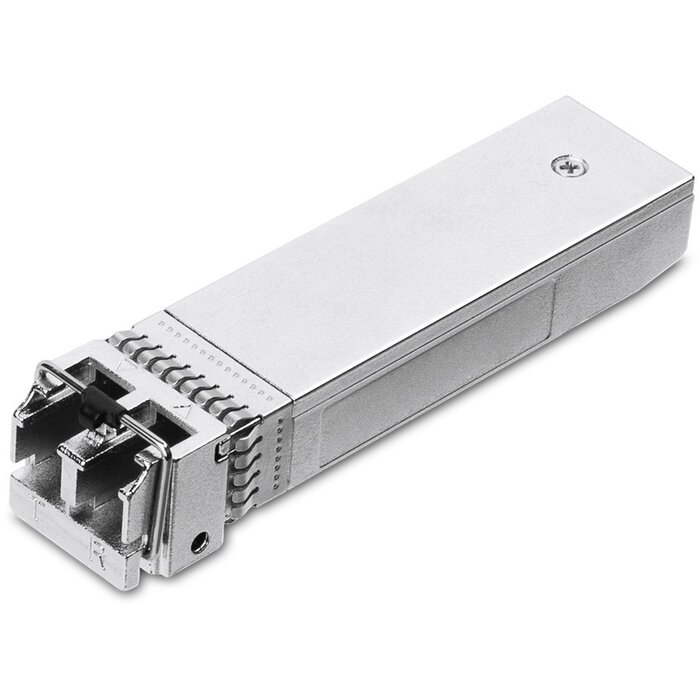

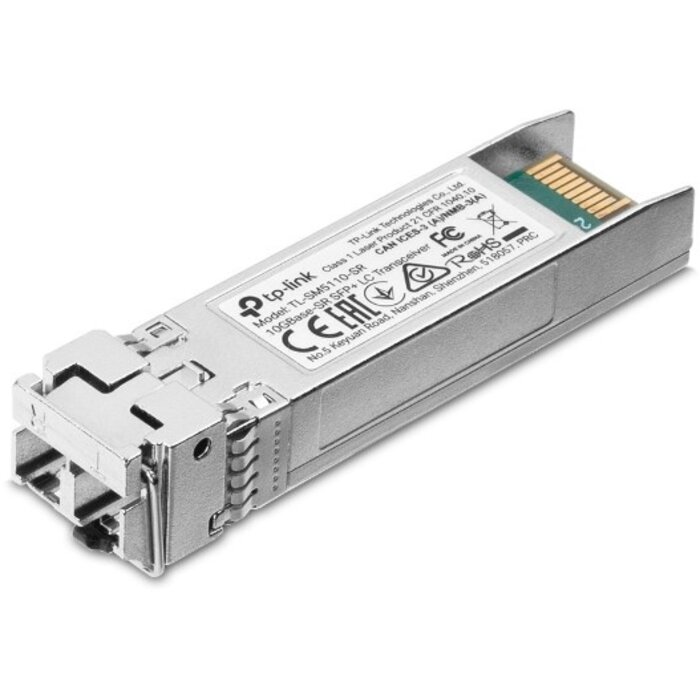

TP-Link SM5110-SR 10G SFP+ Multi-Mode Transceiver

De TP-Link SM5110-SR is een SFP+ transceiver. Hij is ontworpen om een stabiele 10 Gbps verbinding op te zetten over een multi-mode glasvezelkabel. Geen poespas, gewoon een betrouwbare module voor je netwerk.

Belangrijkste Eigenschappen

10 Gbps SFP+ verbinding voor snelle dataoverdracht.
Geschikt voor multi-mode glasvezel (MMF).
Bereik tot 300 meter over een OM3-kabel.
Hot-pluggable, dus te installeren zonder het netwerk plat te leggen.
Standaard Duplex LC-connector voor een zekere aansluiting.
Volledig metalen behuizing voor duurzaamheid en EMI-afscherming.

De SM5110-SR is gebouwd met functionaliteit als uitgangspunt. De behuizing is volledig van metaal, wat niet alleen zorgt voor stevigheid, maar ook de interne componenten beschermt tegen elektromagnetische interferentie (EMI). Dit is essentieel in een serverruimte waar veel apparatuur dicht op elkaar staat. Als SFP+ module is hij 'hot-pluggable'. Dit betekent dat je hem in een actieve switch kunt plaatsen of eruit kunt halen zonder de stroom eraf te hoeven halen. Handig voor onderhoud of upgrades. De verbinding met de glasvezelkabel wordt gemaakt via een standaard Duplex LC-connector, die stevig vastklikt. Intern zet de module elektrische signalen van de switch om in een 850 nm lichtsignaal voor verzending over de multi-mode glasvezel, en omgekeerd voor ontvangst. Een stuk techniek dat gewoon zijn werk doet.

Waarom handig

Deze module is praktisch als je een snelle verbinding nodig hebt tussen twee switches binnen hetzelfde gebouw, bijvoorbeeld tussen verschillende verdiepingen. Denk aan een link van een serverkast naar een centrale netwerkswitch. Omdat het glasvezel is, ben je immuun voor elektrische storingen die koperkabels wel kunnen beïnvloeden. Voor afstanden tot 300 meter is dit een simpele en betaalbare manier om je netwerk naar 10 Gbps te upgraden, mits je apparatuur SFP+ poorten heeft.

Downloads

Document	Link
Datasheet SM5110-SR	Download PDF

FAQ

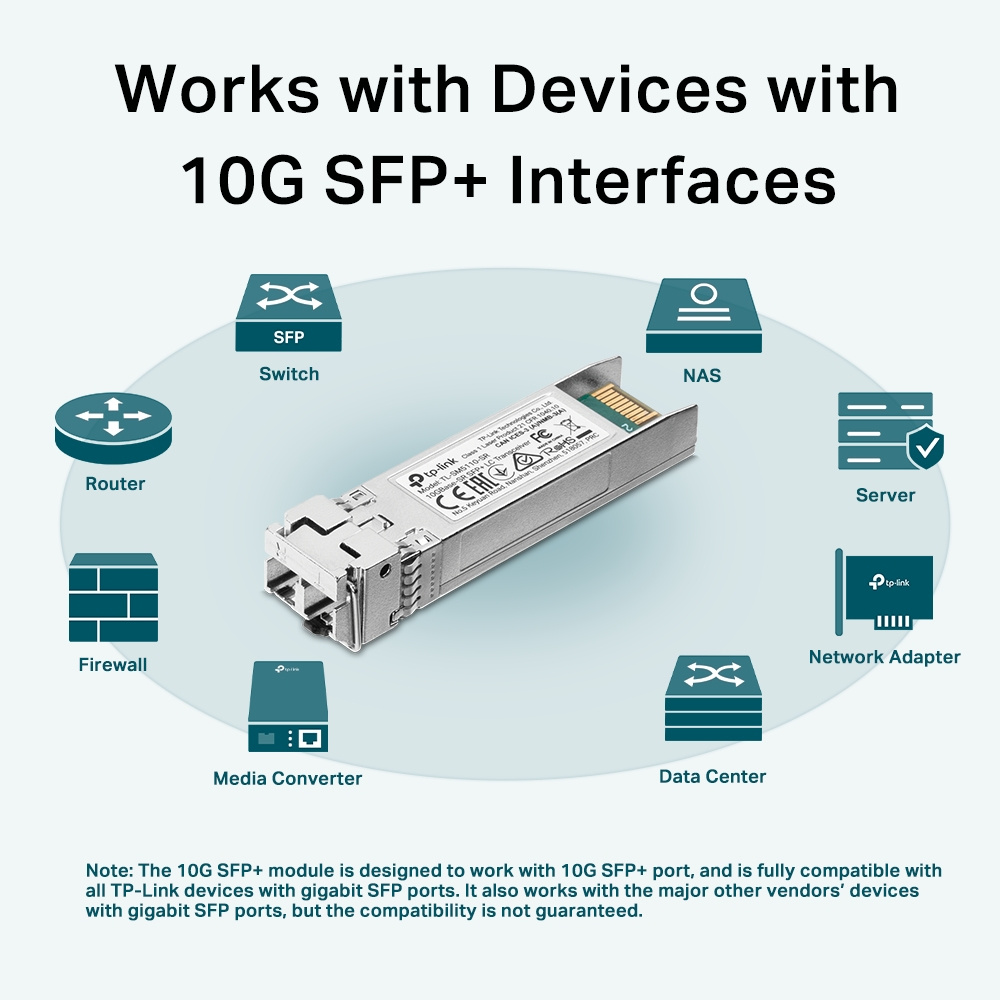

Werkt deze module in switches van andere merken?

De SM5110-SR is primair ontworpen en getest voor TP-Link switches. In de praktijk werken SFP+ modules vaak ook in apparatuur van andere merken die geen 'vendor lock' gebruiken. 100% garantie is er echter niet; de enige manier om het zeker te weten, is door het te testen.

Welke glasvezelkabel heb ik precies nodig?

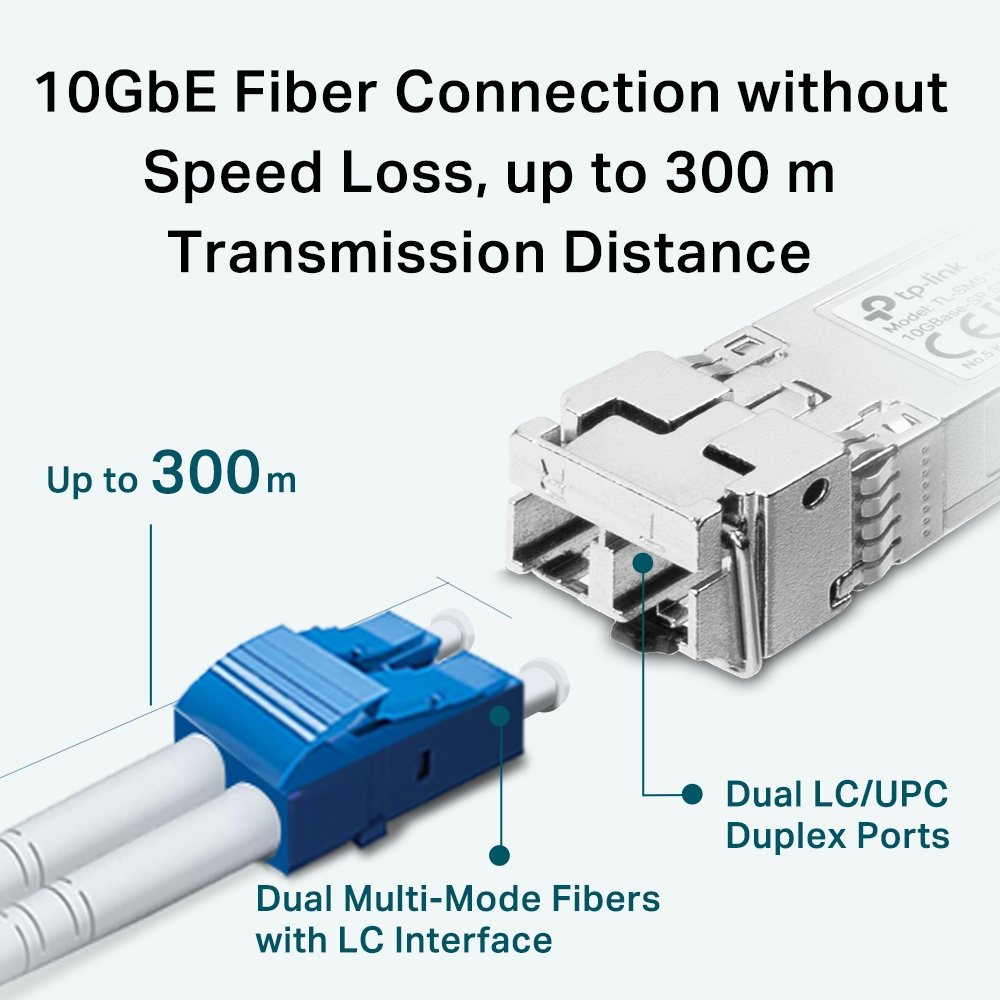

Je hebt een multi-mode glasvezelkabel (MMF) nodig met aan beide kanten een Duplex LC-connector. Voor het maximale bereik van 300 meter gebruik je een OM3- of OM4-kabel.

Wat is het verschil tussen multi-mode (SR) en single-mode (LR)?

Multi-mode (Short Range) zoals deze module is voor korte afstanden, doorgaans tot enkele honderden meters. Single-mode (Long Range) is ontworpen voor lange afstanden, van enkele kilometers tot tientallen kilometers. De modules en kabels zijn niet onderling uitwisselbaar.

Kan ik hiermee een afstand van 1 kilometer overbruggen?

Nee, deze module is daar niet voor geschikt. Het maximale bereik is 300 meter. Voor 1 kilometer heb je een single-mode SFP+ module (type LR) en de bijbehorende single-mode glasvezelkabel nodig.

Wat is Digital Diagnostics Monitoring (DDM)?

DDM, ook wel DOM genoemd, is een functie waarmee de netwerkbeheerder real-time parameters van de module kan uitlezen. Denk aan de temperatuur, voedingsspanning, en de sterkte van het verzonden en ontvangen optische signaal. Dit helpt bij het monitoren en het opsporen van problemen.

Specificaties

Eigenschap	Details
Data Rate	10 Gbps
Golflengte	850 nm
Standaarden en Protocollen	IEEE 802.3ae, SFP+ MSA
Type Glasvezel	Multi-Mode Fiber (MMF)
Maximale Kabellengte	300 m (met OM3)
Connector	Duplex LC
Hot-Pluggable	Ja
DDM/DOM	Ja
Voeding	3.3V
