Ubiquiti ToughConnector Ground (TC-GND)
Toon alle:
Networking
Beschrijving
.
Ubiquiti ToughConnector Ground (TC-GND)
De Ubiquiti ToughConnector Ground is een afgeschermde RJ45-connector, specifiek ontworpen voor gebruik met Ubiquiti UISP-kabels (voorheen TOUGHCable). Deze connector is bedoeld voor buiteninstallaties waarbij een betrouwbare aarding noodzakelijk is om netwerkapparatuur te beschermen tegen schade door elektrostatische ontladingen.
Belangrijkste Eigenschappen
De connector onderscheidt zich door de specifieke focus op ESD-bescherming in buitenomgevingen.
- Type: Afgeschermde RJ45-connector (8P8C).
- ESD-bescherming: Voorzien van een extern lipje voor ESD-afvoer.
- Compatibiliteit: Geschikt voor CAT5e afgeschermde kabels (zoals Ubiquiti Level 1 en Level 2).
- Constructie: Robuuste metalen behuizing.
- Montage: Vereist krimpen en solderen (of klemmen) van de aardedraad.
- Toepassing: Ideaal voor WISP-installaties en outdoor IP-camera's.

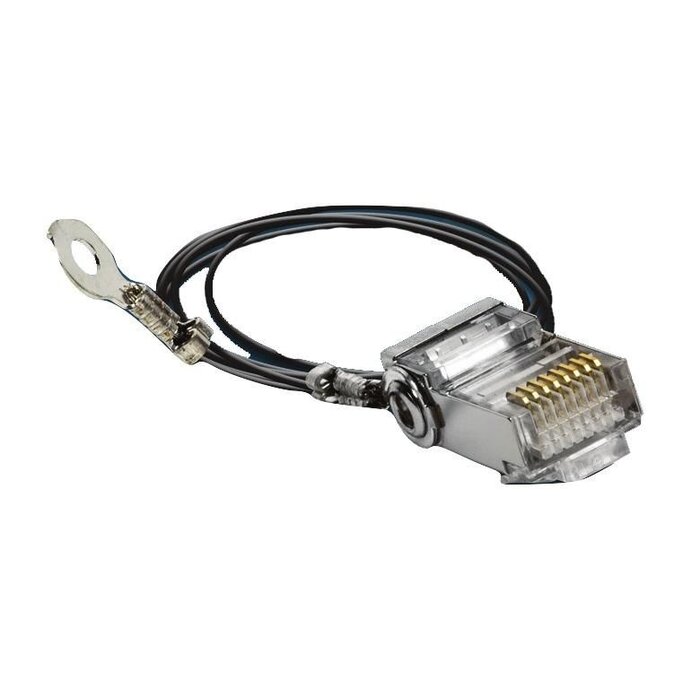

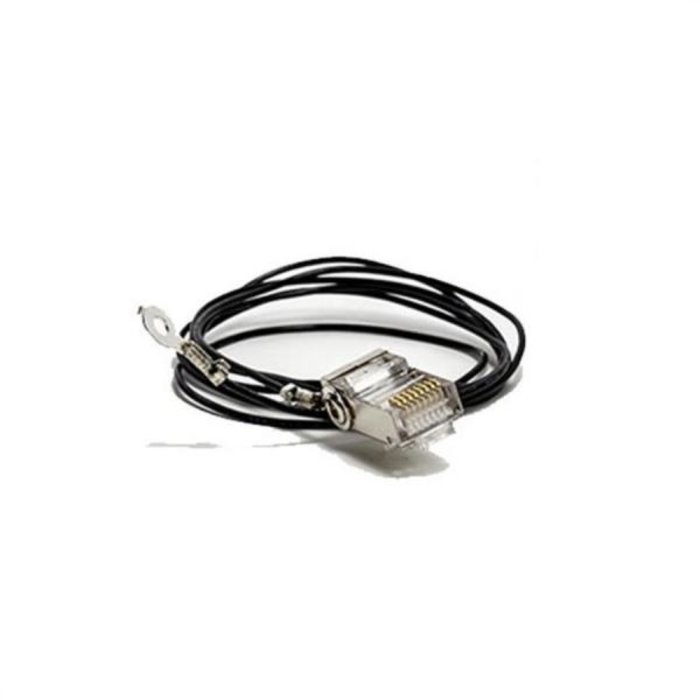

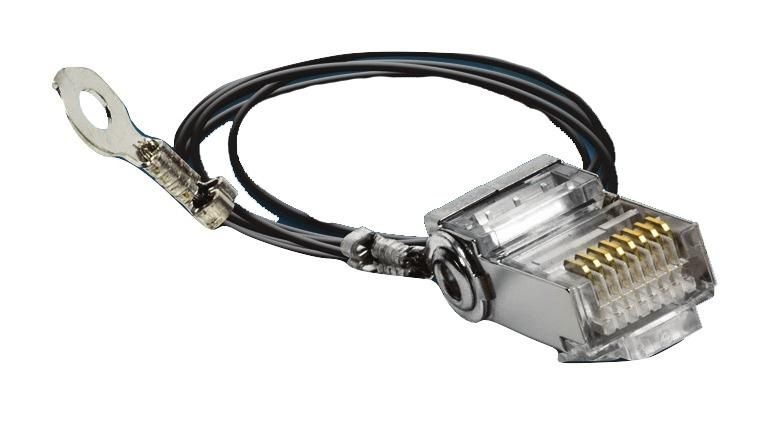

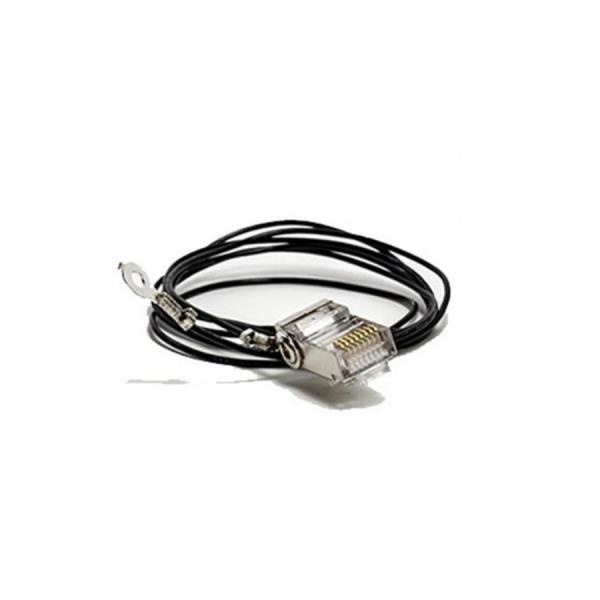

De bouwkwaliteit van de TC-GND is volledig gericht op het minimaliseren van risico's in buitenopstellingen. De connector bestaat uit een metalen behuizing die fungeert als kooi van Faraday rondom de aderparen. Het technisch meest relevante aspect is de 'Ground'-functionaliteit: aan de achterzijde bevindt zich een extern metalen oogje of lipje. Dit is specifiek bedoeld om de 'drain wire' (de ongeïsoleerde aardedraad die door de netwerkkabel loopt) aan te bevestigen, bij voorkeur door middel van solderen voor de beste geleiding. Hierdoor worden elektrostatische ladingen, die kunnen ontstaan door windwrijving langs de kabelmantel of nabije blikseminslag, direct afgevoerd naar de aarde van de mast of het montagesysteem, in plaats van dat deze lading de ethernetpoort van de aangesloten apparatuur beschadigt.
Waarom handig
Bij het installeren van netwerkapparatuur in een mast of op een dak is de bekabeling de meest kwetsbare component voor statische elektriciteit. Een standaard connector voert deze spanning vaak niet snel genoeg af, wat kan leiden tot onherstelbare schade aan de ethernetpoort van dure radio's of switches. De ToughConnector Ground biedt een fysiek afzonderlijk pad voor deze aarding, wat de bedrijfszekerheid van de apparatuur aanzienlijk verhoogt.
Specificaties
| Eigenschap | Detail |
|---|---|
| Producttype | RJ45 Connector (Shielded) |
| Categorie | CAT5e |
| Materiaal behuizing | Metaal |
| Aarding | Ja, via extern soldeerlipje (Drain Wire Tag) |
| Ondersteunde kabel | Ubiquiti UISP Cable / TOUGHCable (Level 1 & 2) |
| Toepassing | Outdoor / Industrieel |
FAQ
Je hebt een standaard RJ45-krimptang nodig. Daarnaast is het sterk aan te raden om een soldeerbout te gebruiken om de drain wire aan het externe lipje te bevestigen voor een optimale verbinding.
Nee, dat heeft weinig zin. Deze connectoren zijn specifiek bedoeld voor FTP- of STP-kabels (afgeschermd) die voorzien zijn van een 'drain wire'. Een normale UTP-kabel heeft deze draad niet, waardoor de aardingsfunctie niet werkt.
De TC-GND is primair ontworpen voor de specificaties van Ubiquiti TOUGHCable (CAT5e). Dikkere CAT6-aders passen mogelijk niet goed in de geleiders van deze connector.
De 'Ground'-versie heeft het specifieke externe lipje om de aardedraad aan te solderen. De standaardversie vertrouwt op contact via de metalen behuizing in de poort zelf, wat in sommige extreme situaties minder afdoende kan zijn.
.
Specificaties
- Merk: Ubiquiti
- EAN: 810354021350
- Artikelnummer: TC-GND
