Beschrijving

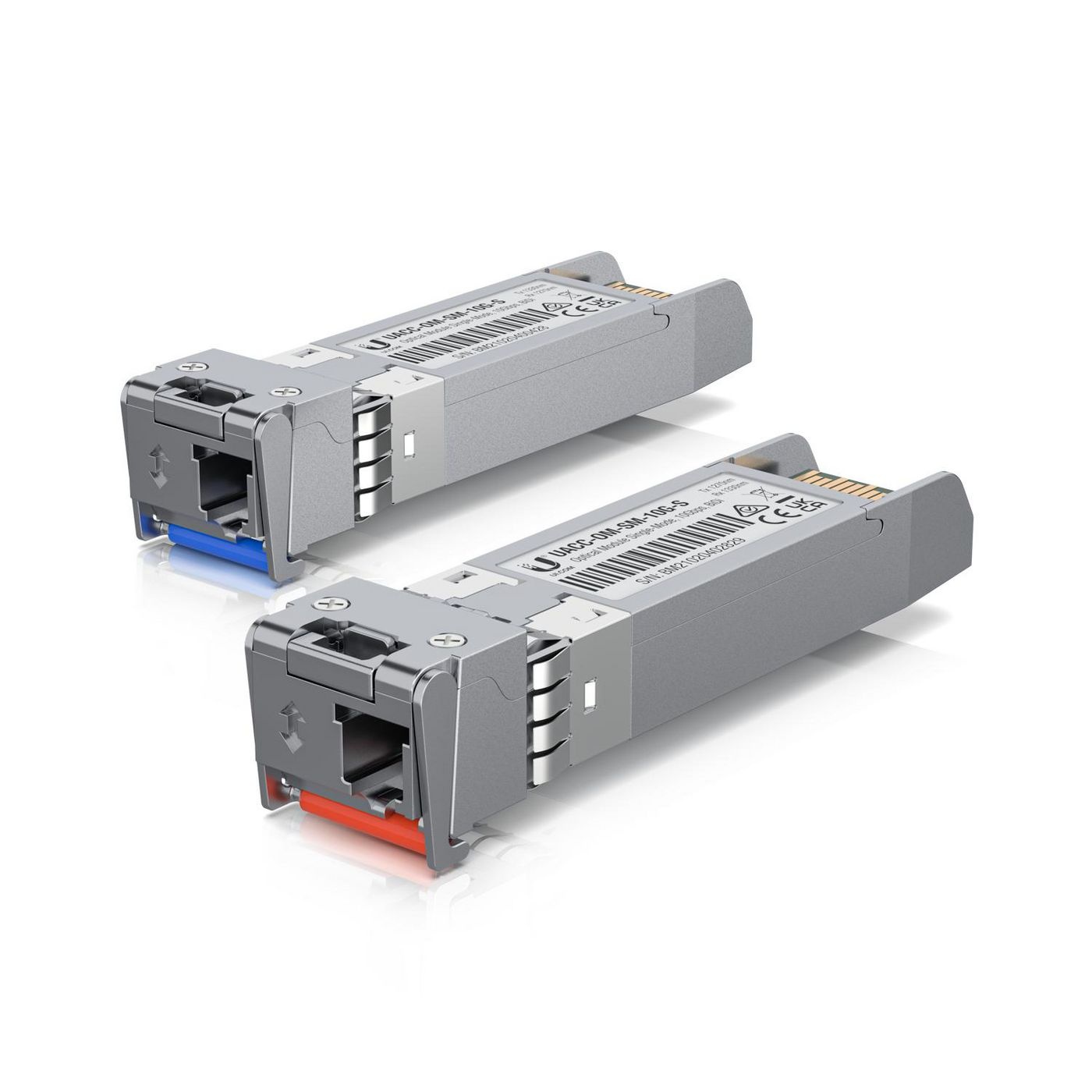

Optical Single-Mode Module 10G S

Deze module betreft een optische transceiver voor dataoverdracht via glasvezel. Het component is ontworpen om te functioneren in een SFP+ poort van netwerkapparatuur, zoals switches en routers. De module zet elektrische signalen om in optische signalen voor transport over single-mode glasvezelkabels, met een snelheid van 10 Gigabit per seconde.

Belangrijkste Eigenschappen

Dataoverdracht: 10 Gbps.
Form factor: SFP+ (Small Form-factor Pluggable).
Type vezel: Single-Mode Fiber (SMF).
Golflengte: 1310 nm.
Aansluiting: LC Duplex connector.
Maximaal bereik: Tot 10 kilometer.
Hot-swappable: Ja.

De fysieke constructie van deze transceiver bestaat uit een metalen behuizing. Dit materiaal is gekozen voor de afvoer van warmte die vrijkomt tijdens het opereren op 10Gbps en biedt bescherming tegen elektromagnetische interferentie. Aan de optische zijde bevindt zich een zender en ontvanger ("transceiver"). De zender maakt gebruik van een Distributed Feedback (DFB) laser die lichtpulsen op een golflengte van 1310 nanometer de glasvezel in stuurt. De smalle kern van de aangesloten single-mode kabel (9 micron) zorgt ervoor dat het lichtsignaal nauwelijks verstrooit, wat transmissie over langere afstanden mogelijk maakt zonder signaalverlies. De aansluiting op de switch gebeurt via een 20-pins edge connector die voldoet aan de MSA (Multi-Source Agreement) standaarden.

Waarom handig

De inzet van deze module is noodzakelijk wanneer de afstand tussen twee netwerkpunten de limiet van standaard koperbekabeling (100 meter) overschrijdt. Met een bereik tot 10 kilometer is deze module de standaardoplossing voor het verbinden van distributiekasten, serverruimtes of verschillende gebouwen op een terrein. Daarnaast biedt glasvezel immuniteit voor elektrische storingen van buitenaf, wat zorgt voor een stabielere verbinding in industriële omgevingen of kabelgoten met veel stroomkabels.

Specificaties

Eigenschap	Detail
Type module	SFP+
Snelheid	10 Gbps
Medium	Single-Mode Glasvezel (9/125µm)
Connector type	LC Duplex
Golflengte (Tx/Rx)	1310 nm
Max. Afstand	10 km
Standaard	IEEE 802.3ae 10GBASE-LR
Voltage	3.3V

FAQ

Wat is het verschil tussen deze module en een multi-mode module?

Deze single-mode module gebruikt een laser en een zeer dunne glasvezelkern voor lange afstanden (kilometers). Een multi-mode module gebruikt vaak LED of VCSEL en een dikkere kern, maar is beperkt tot kortere afstanden (meestal tot 300 of 400 meter).

Kan ik deze module in een 1G SFP-poort gebruiken?

Nee, meestal niet. Hoewel de fysieke afmetingen gelijk zijn, vereist een SFP+ module een 10G poort. Een standaard SFP-poort ondersteunt de snelheid van 10Gbps niet.

Moet ik de switch uitschakelen om de module te plaatsen?

Nee, deze module is hot-swappable. U kunt de module plaatsen of verwijderen terwijl de switch aan staat, zonder het netwerkverkeer op andere poorten te verstoren.
