Beschrijving
3-in-1 poortconfiguratie op één kaart
Ondersteunt 8 digitale systeemtoestellen
Geschikt voor fax, intercom en analoge lijn
Origineel Alcatel-Lucent onderdeel (3EH77015AB)
Poortcapaciteit
Compatibiliteit
Systeem & Beheer
Identificatie

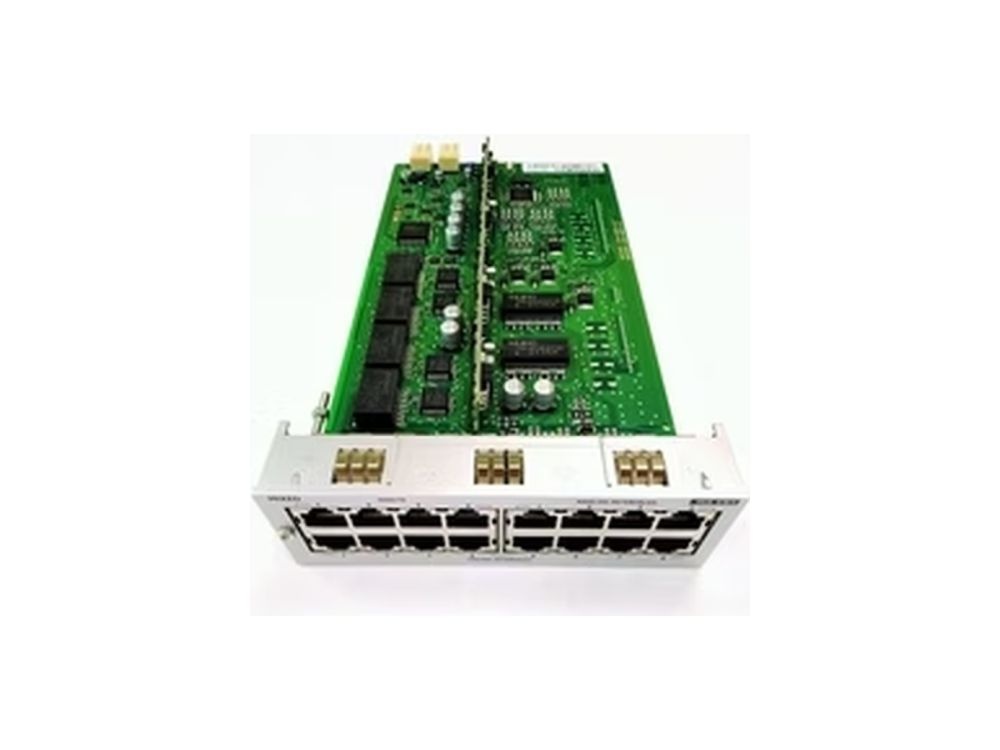

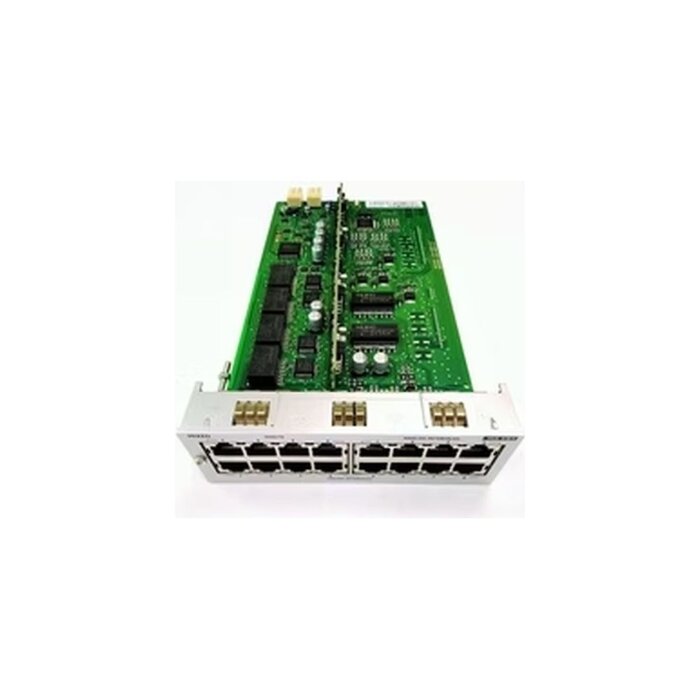

Het Alcatel-Lucent ISDN Mixed Board (3EH77015AB) breidt uw Alcatel-Lucent telefooncentrale uit met een gecombineerde set van digitale, analoge en ISDN-aansluitingen op één enkele insteekkaart. Deze module levert direct 4 T0 ISDN-poorten voor externe netlijnen, 8 UAI-poorten voor digitale systeemtoestellen en 4 SLI-poorten voor analoge apparatuur.
Dankzij het gecombineerde ontwerp bespaart u kostbare insteeksleuven in het rack of de behuizing van de telefooncentrale. De kaart schuift direct in het chassis van de centrale en zorgt via de bestaande patchpanelen voor een betrouwbare fysieke kabelverbinding met uw werkplekken en netlijnen.
Belangrijkste Voordelen
Gecombineerde interfaces
Biedt ISDN-, digitale en analoge aansluitingen tegelijkertijd zonder dat u drie afzonderlijke insteekkaarten hoeft aan te schaffen.
8 Digitale UAI-poorten
Sluit direct Alcatel-Lucent digitale systeemtoestellen aan met behoud van centrale displayfuncties en programmeerbare toetsen.
4 Analoge SLI-lijnen
Verbindt standaard analoge telefoons, faxapparaten, pinautomaten of deurintercoms rechtstreeks met uw telefonieomgeving.
4 T0 ISDN-aansluitingen
Levert capaciteit voor maximaal 8 gelijktijdige ISDN-spraakkanalen naar het vaste netwerk of voor specifieke ISDN-eindpunten.
Ruimtebesparende uitbreiding
Behoudt vrije slots in uw centralechassis voor toekomstige netwerkmodules of extra capaciteit.
Directe herkenning
Wordt direct door het beheersysteem van de Alcatel-Lucent centrale geconfigureerd en aangestuurd.
Waarom kiezen voor het Alcatel-Lucent ISDN Mixed Board?
Deze gemengde interfacekaart is de praktische oplossing voor bedrijven die een bestaande Alcatel-Lucent PBX willen uitbreiden of herinrichten zonder een extra chassis te plaatsen. Doordat digitale bureautoestellen, analoge randapparatuur en ISDN-netlijnen via één printplaat lopen, houdt u de bekabeling compact en het hardwarebeheer overzichtelijk. Ideaal bij kantooraanpassingen waarbij diverse soorten toestellen naast elkaar actief blijven.
3-in-1 poortconfiguratie op één kaart
Ondersteunt 8 digitale systeemtoestellen
Geschikt voor fax, intercom en analoge lijn
Origineel Alcatel-Lucent onderdeel (3EH77015AB)
Specificaties
Poortcapaciteit
| ISDN T0-poorten | 4 aansluitingen (8 kanalen) |
| Digitale poorten (UAI) | 8 poorten |
| Analoge poorten (SLI) | 4 poorten |
Compatibiliteit
| Telefoonsystemen | Alcatel-Lucent OmniPCX |
| Digitale toestellen | Alcatel-Lucent 8- en 9-series / Reflexes |
| Analoge apparatuur | POTS-telefoons, faxen, modems |
Systeem & Beheer
| Type module | Mixed Interface Board (MIX 4/8/4) |
| Installatie | Interne slot in PBX-chassis |
| Signaaltype | ISDN / Digitaal / Analoog |
Identificatie
| Fabrikant | Alcatel-Lucent Enterprise |
| Fabrikantcode (MPN) | 3EH77015AB |
| Artikelnummer | 3eh77015ab |
Veelgestelde Vragen
Welke apparaten sluit u aan op de 8 UAI-poorten?
De UAI-poorten zijn bedoeld voor digitale systeemtoestellen van Alcatel-Lucent, zoals de 4029, 4039 of eerdere Reflexes-toestellen. Hiermee behoudt u alle centrale toestelfuncties, interne nummerweergave en functietoetsen.
Waarvoor dienen de 4 SLI-aansluitingen op deze kaart?
De SLI-poorten (Single Line Interface) sturen standaard analoge eindapparatuur aan. Dit omvat analoge telefoontoestellen, DECT-basisstations met analoge aansluiting, faxapparaten, frankeermachines en deurintercoms.
Kunnen de 4 T0-poorten zowel voor netlijnen als toestellen worden gebruikt?
De T0-poorten ondersteunen ISDN-basisverkeer en worden via de PBX-software geconfigureerd als netlijnverbinding (T-interface) naar de telecomprovider of als interne ISDN-aansluiting (S-interface) voor ISDN-eindapparatuur.
