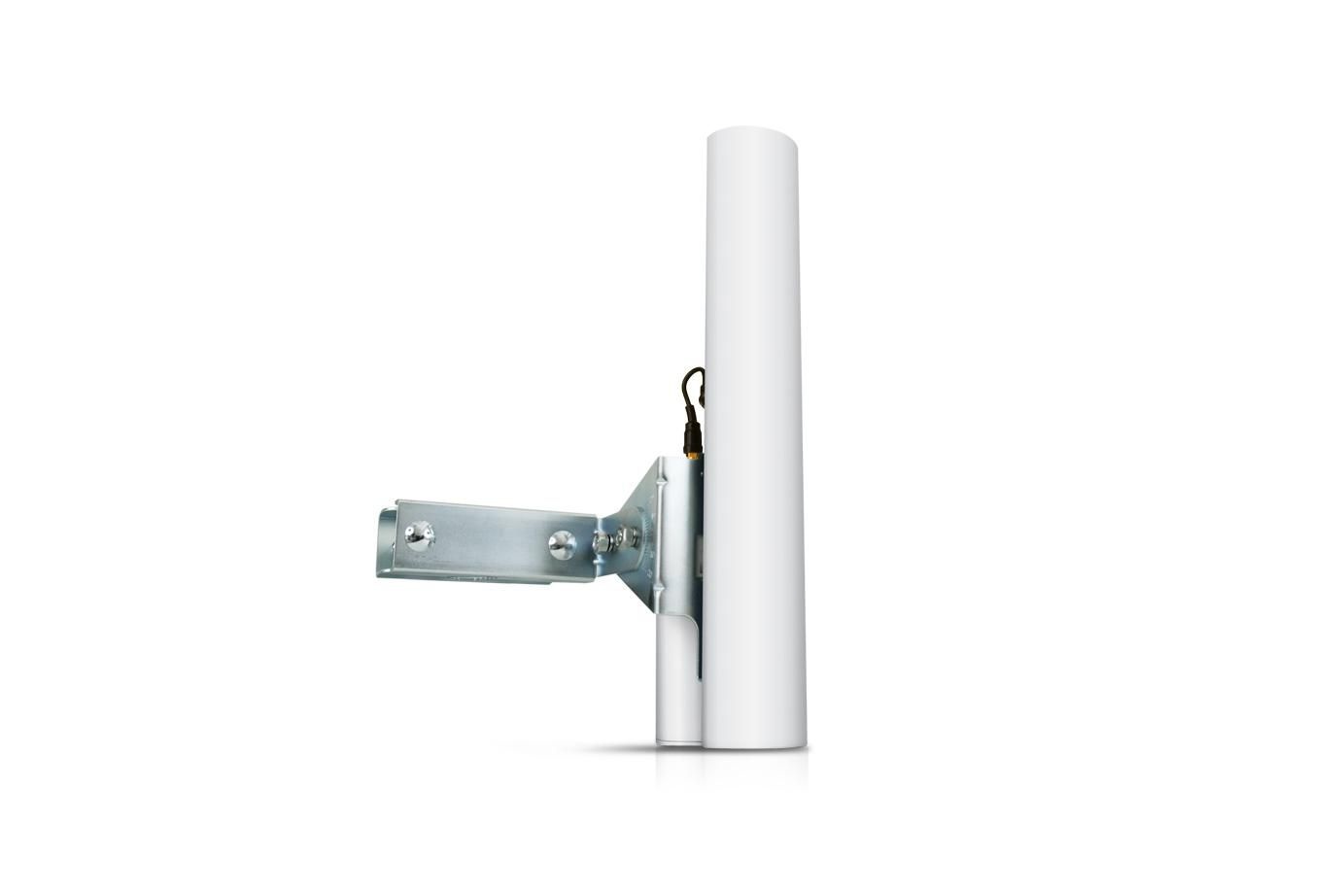

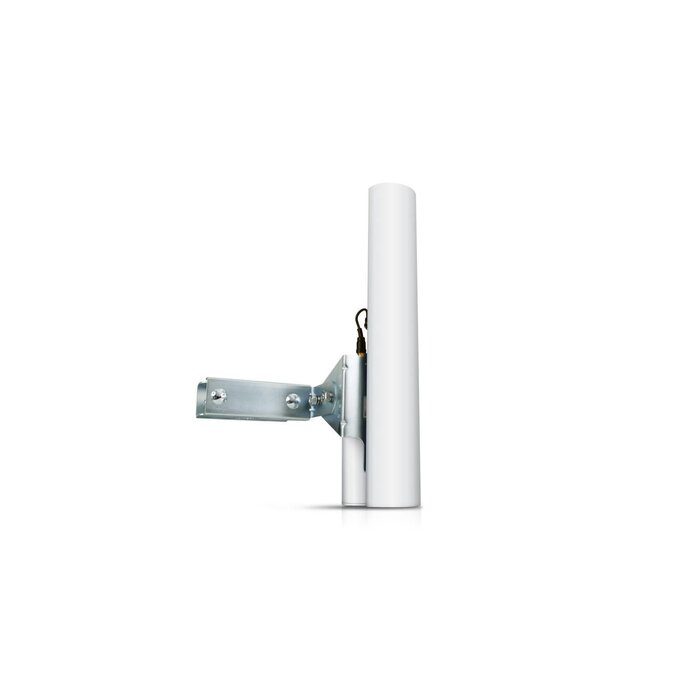

Ubiquiti AirMax Sector 5G17-90

Name: Ubiquiti Ubiquiti AirMax Sector 5G17-90 (AM-5G17-90)
Brand: Ubiquiti
SKU: AM-5G17-90
Price: 66.28 EUR
Availability: InStock

De Ubiquiti AirMax Sector 5G17-90 is een sectorantenne ontworpen voor Point-to-MultiPoint (PtMP) netwerken. Deze antenne werkt op de 5 GHz frequentieband en is specifiek ontwikkeld om naadloos samen te werken met de Rocket M5 radio's van Ubiquiti. Het is een basisstation-antenne die signaal en ontvangst concentreert in een hoek van 90 graden.

Belangrijkste Eigenschappen

De focus van dit model ligt op een balans tussen bereik en dekkingshoek, verpakt in een weerbestendige behuizing.

Frequentiebereik: 4.90 - 5.85 GHz.
Versterking (Gain): 17.1 dBi (doorgaans aangeduid als 17 dBi).
Openingshoek: 90 graden (Horizontaal en Verticaal).
Polarisatie: Dual Linear (MIMO functionaliteit).
Mounting: Inclusief universele paalbevestiging en Rocket-beugel.
Connectoren: 2x RP-SMA (weerbestendig).

De fysieke constructie van de AirMax Sector 5G17-90 is gericht op duurzaamheid en signaalintegriteit in buitenomgevingen. De behuizing is gemaakt van UV-gestabiliseerd kunststof dat bestand is tegen langdurige blootstelling aan zonlicht en regen. Een technisch cruciaal element is de integratie van de 'Rocket Mount' aan de achterzijde. Hierdoor klik je een Ubiquiti Rocket M5 radio direct op de antenne zonder dat er speciaal gereedschap nodig is. De verbinding verloopt via de meegeleverde weerbestendige RF-kabels, die door een beschermkap worden afgeschermd. Dit ontwerp minimaliseert de afstand tussen radio en antenne, wat signaalverlies (demping) drastisch vermindert. De interne antenne-array is zo ontworpen dat de side-lobes (ongewenste uitstraling naar de zijkanten) beperkt blijven, wat essentieel is om interferentie te voorkomen wanneer meerdere sectoren op één mast worden geplaatst. De mechanische constructie is getest op windbelastingen tot 200 km/u.

Waarom handig

Deze antenne is de standaardkeuze voor internetproviders (WISP's) of beheerders van grote terreinen die een centrale mast willen gebruiken om meerdere clients te bedienen. Omdat de openingshoek precies 90 graden is, kun je met vier van deze antennes (en vier radio's) een volledige 360-graden dekking rondom een mast realiseren. Het formaat is relatief compact voor de geboden versterking, waardoor de windlast op de mast beperkt blijft in vergelijking met grotere 120-graden of 19-20 dBi sectoren.

Specificaties

Eigenschap	Detail
Frequentieband	5 GHz (4.9 - 5.85 GHz)
Gain	16.1 - 17.1 dBi
HPOL Beamwidth	72° (6 dB)
VPOL Beamwidth	93° (6 dB)
Elektrische Downtilt	4°
Polarisatie	Dual Linear
Cross-pol Isolation	22 dB Minimaal
VSWR	1.5:1 Maximaal
Afmetingen	367 x 63 x 41 mm
Gewicht	1.1 kg
Windbelasting	Tot 200 km/u

FAQ

Werkt deze antenne ook met gewone WiFi-apparaten zoals laptops?

Niet direct. Hoewel de antenne op 5GHz werkt, wordt deze meestal gebruikt in combinatie met airMAX-radio's die een eigen protocol gebruiken. Bovendien is het signaal te sterk en gericht voor directe connectie met consumentenelektronica op korte afstand. U gebruikt dit om verbinding te maken met een ontvanger (CPE) op een dak verderop.

Zitten de kabels om de radio aan te sluiten in de doos?

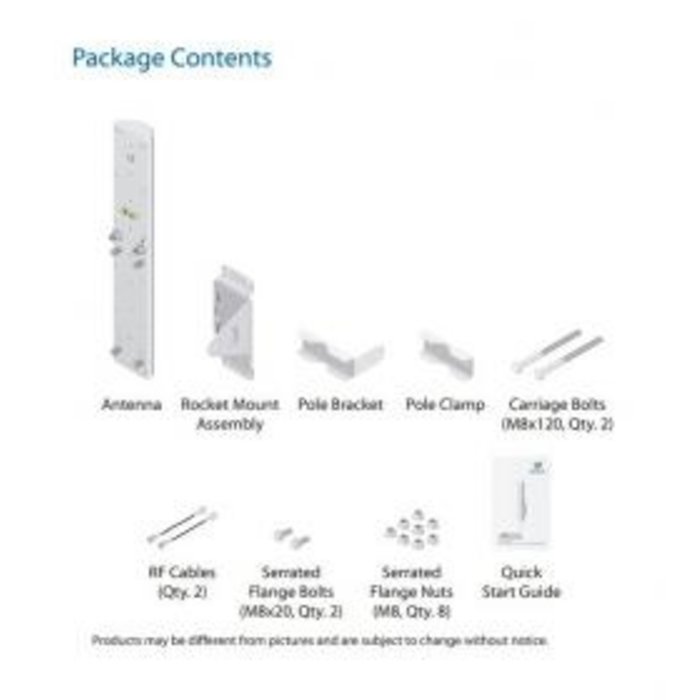

Ja, bij de antenne worden standaard twee weerbestendige RF-kabels (pigtails) meegeleverd om een Rocket M5 radio direct aan te sluiten.

Kan ik deze antenne gebruiken voor een 360 graden dekking?

Niet in zijn eentje. Deze antenne dekt 90 graden. Om 360 graden dekking te krijgen vanaf één mast, heeft u vier van deze antennes nodig (4x 90 = 360).

Werkt deze antenne met radio's van andere merken?

De antenne zelf is passief en heeft RP-SMA connectoren, dus technisch gezien kan elke 5GHz radio met RP-SMA aansluitingen worden gebruikt. Echter, de fysieke klik-bevestiging (mount) aan de achterkant is specifiek ontworpen voor de Ubiquiti Rocket-serie. Voor andere merken moet u zelf een montageoplossing bedenken.

Wat is het effectieve bereik van deze antenne?

Dit hangt sterk af van de ontvangende kant (de antenne bij de client) en de vrije zichtlijn. In een goed opgezette PtMP-configuratie zijn afstanden van enkele kilometers tot ruim 10+ kilometer mogelijk, afhankelijk van de gebruikte zendvermogens en interferentie.
