Beschrijving

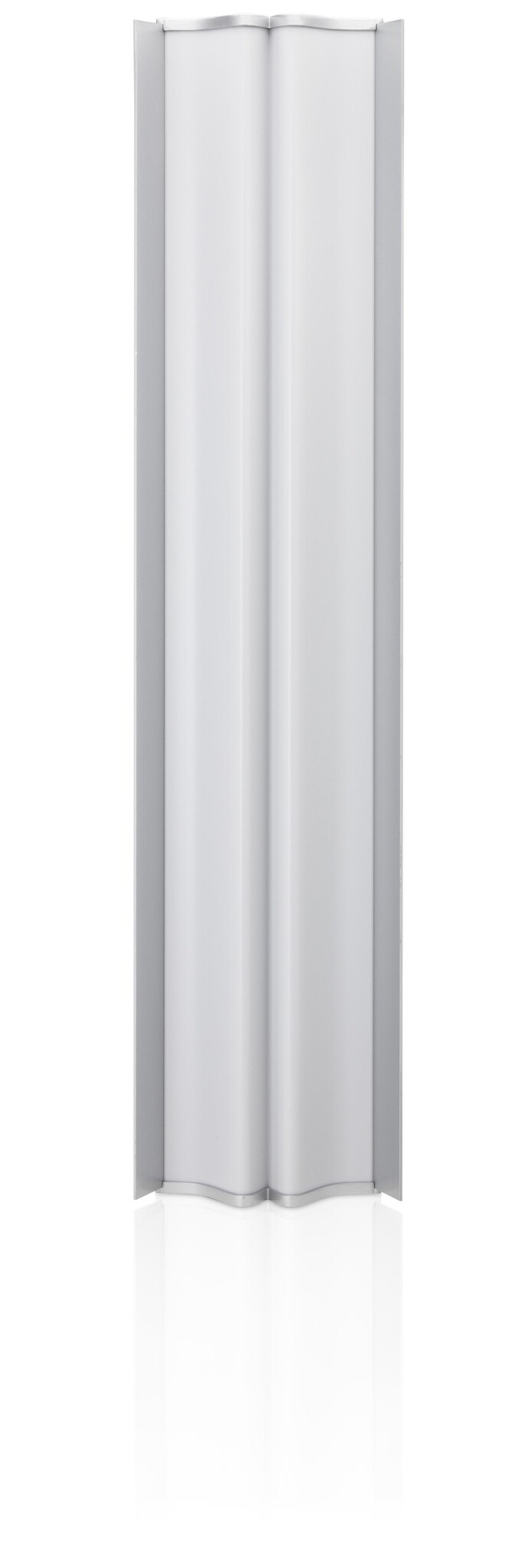

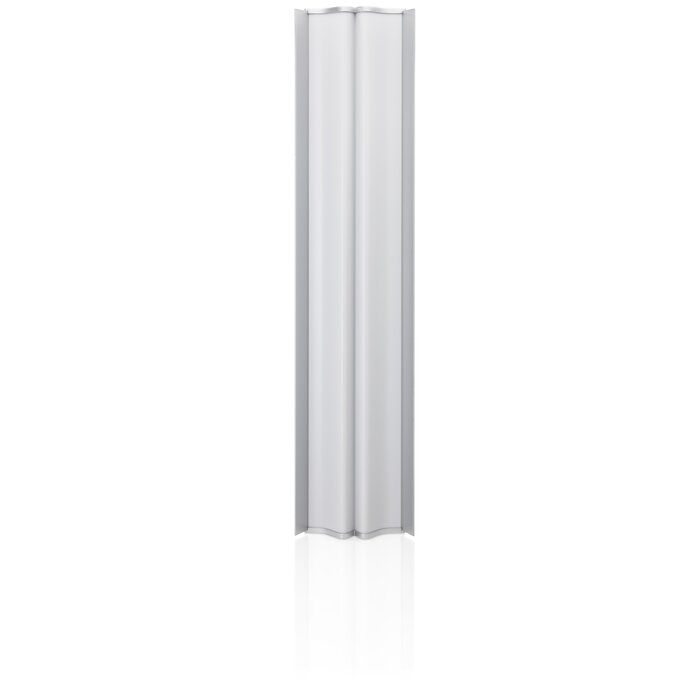

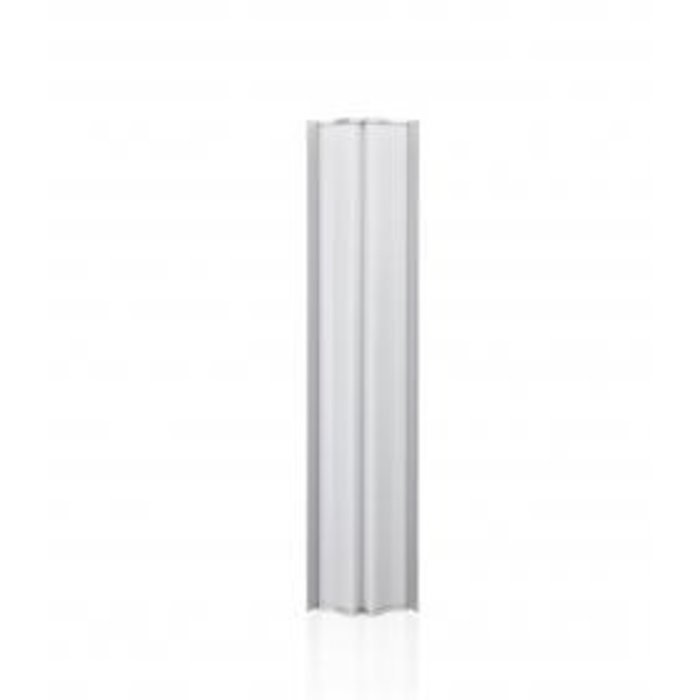

Ubiquiti AirMax AC Sector Antenne 5GHz 21dBi 60°

Deze Ubiquiti AirMax AC sectorantenne is ontworpen voor Point-to-MultiPoint (PtMP) netwerken. Je gebruikt dit model om een specifiek gebied van 60 graden te voorzien van signaal op de 5 GHz frequentieband. De antenne werkt als passief onderdeel en wordt doorgaans gecombineerd met een Ubiquiti Rocket radio voor de aansturing.

Belangrijkste Eigenschappen

Frequentiebereik: 5.10 - 5.85 GHz.
Versterking (Gain): 21 dBi voor krachtig zend- en ontvangstvermogen.
Openingshoek: 60 graden (H-pol en V-pol).
Polarisatie: Dual-Linear, geschikt voor 2x2 MIMO.
Compatibiliteit: Geoptimaliseerd voor Rocket 5AC modellen (PtoMP).
Isolatie: Hoge cross-pol isolatie om interferentie te verminderen.
Montage: Inclusief robuuste beugels voor mastmontage.

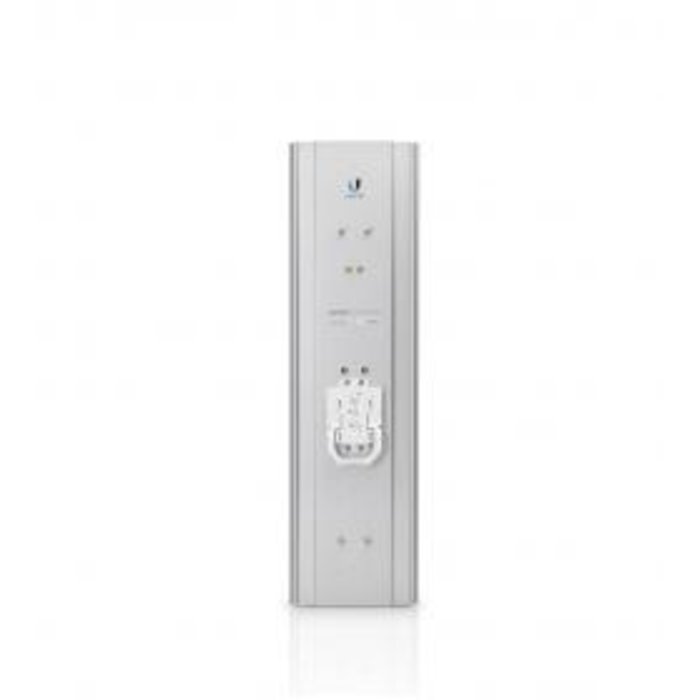

De bouwkwaliteit van deze AirMax AC sectorantenne richt zich volledig op signaalintegriteit en duurzaamheid in buitenomgevingen. De behuizing is gemaakt van gepoedercoat metaal en hoogwaardig kunststof dat bestand is tegen UV-straling en zware weersomstandigheden. Een technisch bepalend detail is de 'sidelobe rejection' (onderdrukking van zijlobben). Dankzij de metalen deflector en de interne opbouw van de antenne-elementen wordt het signaal strak binnen de 60 graden gehouden. Dit is essentieel op volle zendmasten, omdat het voorkomt dat de antenne ruis oppikt van naburige apparatuur. Aan de achterzijde bevindt zich een specifieke houder waarin een Rocket-radio direct kan worden vastgeklikt, zonder extra gereedschap. De verbinding tussen de radio en de antenne verloopt via twee korte, weerbestendige RF-kabels met RP-SMA connectoren, die beschermd worden door een afdekkap.

Waarom handig

Deze antenne is de juiste keuze als je internet of netwerktoegang wilt verdelen over meerdere klanten of locaties die zich in een specifieke hoek ten opzichte van de zendmast bevinden. In plaats van het signaal alle kanten op te sturen (zoals bij een omni-antenne), bundel je hier de energie. Dit resulteert in een groter bereik en een stabielere verbinding, vooral in gebieden met veel andere draadloze signalen. Door drie van deze antennes te combineren op één mast, kun je een volledige 360-graden dekking realiseren met een hogere capaciteit dan met één enkele antenne mogelijk zou zijn.

Specificaties

Eigenschap	Waarde
Frequentieband	5 GHz (5.10 - 5.85 GHz)
Antenne versterking	21 dBi
Openingshoek (Azimuth)	60° (bij -6 dB)
Openingshoek (Elevatie)	Geoptimaliseerd voor PtMP
Polarisatie	Dual-Linear
Cross-pol Isolatie	25 dB (minimaal)
VSWR	1.5:1
Connectoren	2x RP-SMA (Weerbestendig)
Windbelasting	Tot 200 km/u
Afmetingen	750 x 173 x 78 mm
Gewicht	4.8 kg

FAQ

Heb ik nog een apart access point nodig bij deze antenne?

Ja, dit is een passieve antenne. Je hebt een actieve radio nodig, bij voorkeur een Ubiquiti Rocket 5AC, die je achterop de antenne klikt om het signaal te genereren.

Kan ik deze antenne gebruiken voor een Point-to-Point verbinding?

Het kan technisch wel, maar het is niet ideaal. Deze antenne is een sectorantenne (breed stralingsvlak van 60 graden) en bedoeld voor Point-to-MultiPoint. Voor een verbinding tussen twee vaste punten (PtP) is een schotelantenne (Dish) veel efficiënter.

Werkt deze antenne ook met oudere M5 radio's?

Ja, de frequentie (5GHz) en connectoren (RP-SMA) zijn fysiek compatibel. Echter, de AC-antennes zijn geoptimaliseerd voor de AirMax AC technologie qua isolatie en signaalvorming, dus een combinatie met AC-radio's geeft het beste resultaat.

Worden de kabels om de radio aan te sluiten meegeleverd?

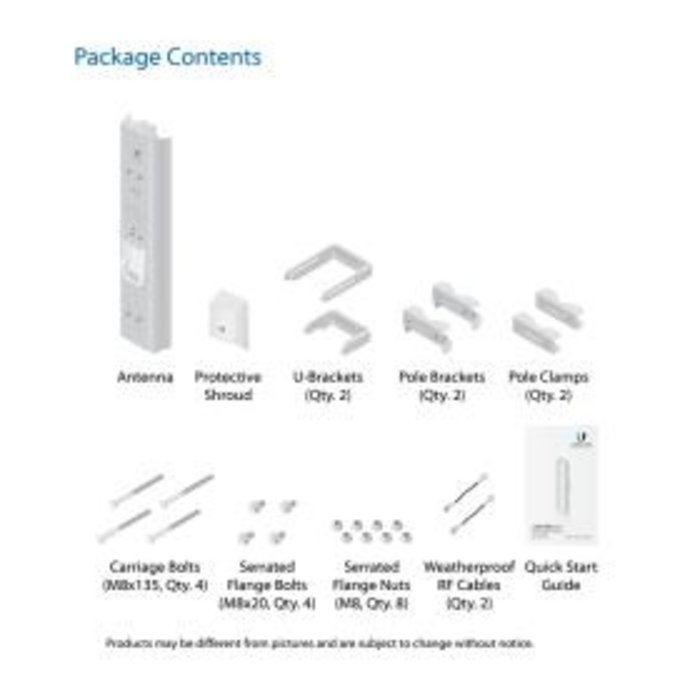

Bij de Ubiquiti sectorantennes worden doorgaans de pigtail-kabels (korte RF-kabels) meegeleverd om de Rocket radio op de antenne aan te sluiten, evenals de beugels om de radio te monteren.

Hoe monteer ik deze antenne?

De antenne wordt geleverd met een paalmontagebeugel. Je hebt een stevige mast of buis nodig. De beugel stelt je in staat om de antenne verticaal (up/downtilt) iets te richten voor optimale dekking.
